一、背景概述
1、研發背景
隨著經濟的全球化和社會的信息化，市場競爭日益激烈，顧客需求日趨多樣化。針對工程機械這個典型行業在面對國內市場國際化競爭的殘酷局面和新技術、新工藝的挑戰中求得生存與發展，必須解決TQCS難題，即以最快的上市速度(T)，最好的質量(Q)，最低的成本(C)，最優的服務(S)，來滿足不同顧客的需求。而解決這一難題的最有效手段—智能化制造。
智能制造是“中國制造”努力的目標。中國是制造大國，如今國內外形勢變化，加上勞動力成本上升，中國工程機械行業轉型升級迫在眉睫。而探討智能化制造技術如何在該領域的應用并付之行動已成為當務之急。
“十二五”規劃對工程機械行業的發展提出了更高的要求，柔性化生產、自動化、數字化等為基礎的智能化制造將成為行業的新標準。預計，2015年我國工程機械行業固定資產投資達1000億元，其中對智能化制造方面的投入將高達300億元。這將使國內工程機械行業的整體智能化制造水平在十二五末邁上一個新臺階。
2、產品定位
安燈系統是指為了能夠使JIT發生的問題得到及時處理而安裝的系統。能夠收集生產線上有關設備和質量管理等與生產有關的信息，加以處理后，控制分布于車間各處的燈光和聲音報警系統。從而實現生產信息的透明化。
安燈系統來源于豐田-生產方式，基于其“建立立即暫停制度以解決問題，從一開始就重視品質管理的文化”的生產原則，這些原則具體來說是：為顧客提供的品質決定著你的定價；使用所有確-保品質的現代方法；使生產設備具有發現問題及一發現問題就停止生產的能力，設置一種視覺系統以警示團隊或計劃領導者或提示某個流程需要協助；在企業中設立快速解-決問題的制度和對策；在企業文化中融入發生問題立即暫停或減緩速度就地改進質量以提升生產力的理念。從以上的原則中不難發現以達到持續高品質地生產汽車。“安燈-”系統是豐田用來實現生產管理的其中的一種方法。在汽車制造的各大車間都可以看到針對不同需求的不同設計的安燈，例如汽車總裝廠的沖壓、焊接、總裝車間的-各條生產線；發動機廠機加車間氣缸體、氣缸蓋、曲軸、連桿、凸輪軸生產線：裝配車間的分裝線、總裝線及試驗生產線等。事實上它可以應用在各個門類的機械制造廠中-，可以在任何地方發揮著它的警示作用和及時的信息傳遞的作用，將問題阻止在最初的地方并及時解決問題的作用，所以說“安燈”無處不在，安燈系統是一種提高制造質-量和效率的最有效的手段。
二、產品方案功能介紹
1、設計理念
① 抓好現場規劃，提高現場管理水平，降低現場管理成本，提高公司形象；
② 建立目視管理，設備運行宏觀動態顯示，打開現場管理黑箱，提高管理效率；
2、系統拓?fù)鋱D
3、系統構架描述

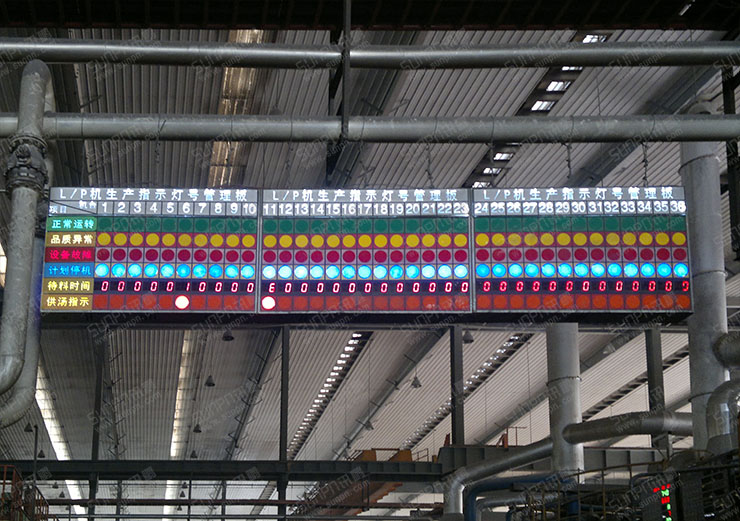

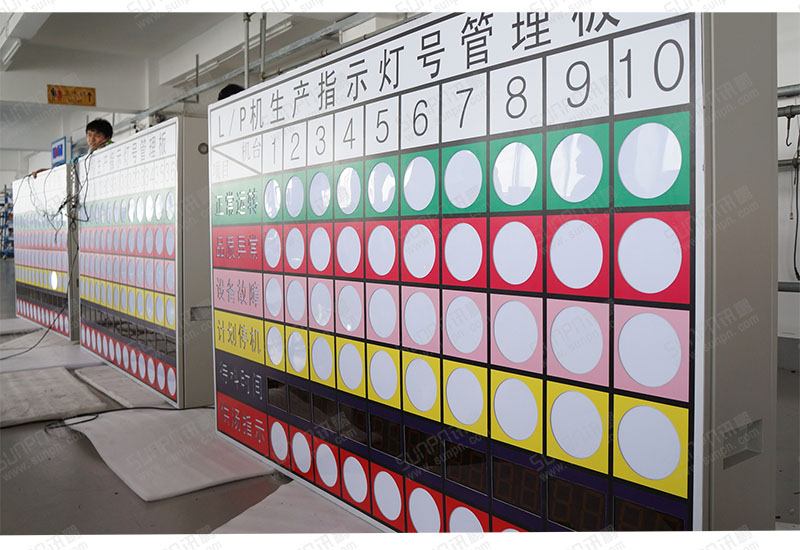

① 看板由3塊屏體組合而成，整體的尺寸為寬6090mm*高1270mm（雙面）,采用銀色烤漆鐵框?qū)ζ唇M合成雙面看板，中文字采用燈箱片，亮光區域另 制作小盒子單獨封裝，預防光線外漏，報警亮光部分用高亮度白色LED貼片燈，外加燈箱片，每個方格尺寸為150mm*150mm，外觀噴繪由綠、紫、粉、黃、藍、紅6種顏色組成。
② 主控制盒
主控制盒接收控制和發出的報警和主看板的控制信號輸出，可外接揚聲器并通過內置的功放控制音量。

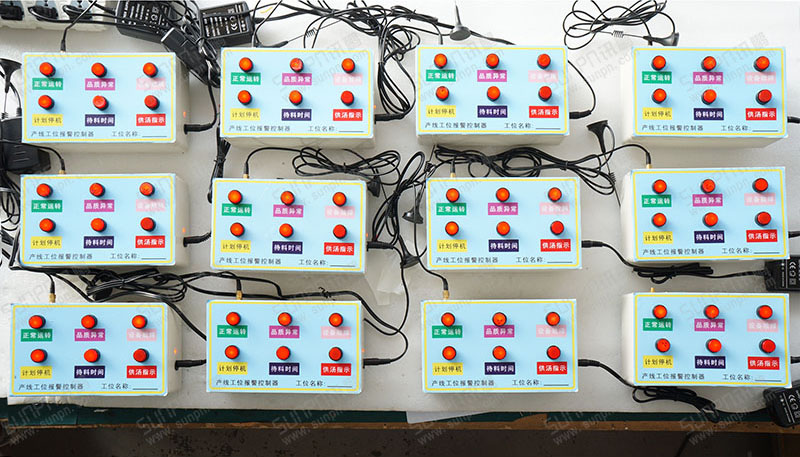

③ 無線按鈕盒
產線工位報警控制器面板配置6個紅色帶燈按鈕，每個按鈕對應機臺一個狀態，正常工作情況下，按一下按鈕，主屏?xí)邮盏綌?shù)據，對應的燈箱會點亮，按鈕也會點亮，再按一次，按鈕燈熄滅，主屏燈箱熄滅。此控制器采用無線RS485通訊方式，不會出現多個控制器同時按，而產生的干擾及數據未接收到情況。控制器外接一個12V直流電源，接入電源，紅色電源指示燈亮起，當接收到控制器數據，對應燈箱會點亮，警燈點亮，以達到正常的呼叫應用。呼叫成功后，相應的工作人員進行處理后再按一下對應按鈕，關閉呼叫，燈箱警燈也同樣熄滅。所有按鈕按下后看板上對應的機臺號都會同時點亮，以分辨點亮的報警燈所在的機臺。
④ 遙控器采用訊鵬15鍵無線射頻遙控器，遙控距離達到50~100M。
4、系統功能介紹
① 建立目視管理，對車間各生產機臺的生產狀況統一顯示管理，提高管理效率；
② 品質異常及時報警，提高過程質量控制能力，降低物料成本；
③ 故障報警監視，及時向維修部門傳達發生故障所在機臺，增進部門間的合作；
④ 待料時間倒計，提示管理人員合理安排生產；
⑤ 所有操作均通過無線按鈕和遙控器完成，解決了機械生產車間大導致布線困難的問題。
三、產品方案應用介紹
1、應用模式

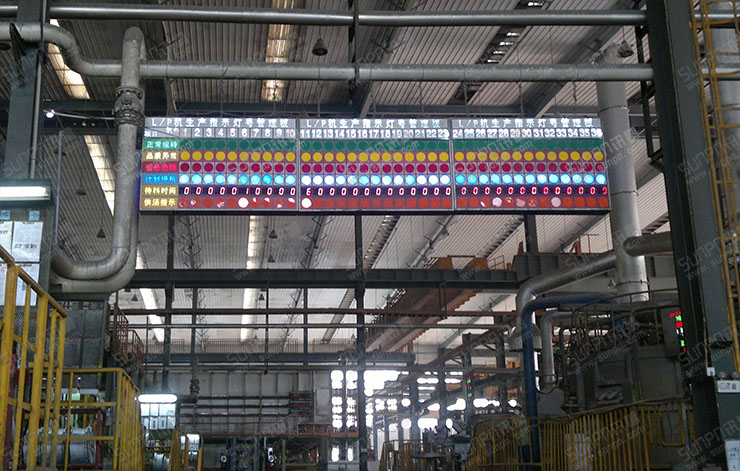

看板分為3個箱體組成，雙面顯示，屏與屏之間通訊通過網線連接（RS485），控制器外置;
所有操作均通過無線按鈕和遙控器完成，無需布線安裝，大大的降低了系統的安裝難度和對應用環境要求。
2、應用流程
① 當操作者需要幫助、發現質量等與產品制造、質量有關的問題，按下對應的報警按鈕，激活A(yù)ndon系統，該信息通過操作工位信號燈、Andon看 板、廣播將信息發布出去，提醒所有人注意。
② 班組長和相應部門響應報警，與操作工一同確定問題。問題解決后，再次按下對應的報警按鈕，系統恢復正常。
③ 待料時間通過遙控器設置時長和報警時間點，按鈕盒控制開始倒計，倒計至遙控設置的報警時間點時，供湯提示指示燈閃爍，計完成后時間為0 ，供湯指示持續閃爍（同時播放音樂提示）；此時需按兩次【供湯指示】按鈕復位（待料時間顯示“-”，表示無信號）。
3、應用環境
機械智能化生產車間，如無線報警方案則應考慮現場設備干擾情況。
四、實施運營方式說明
1、交貨日期：根據具體尺寸和數量而定。
2、付款方式：簽訂合同后，需求方支付30%預付款。剩余的70%余款，在供貨方制
作完成后，發送照片或客戶到現場檢驗后結交尾款后生產方發貨。
五、售后服務方式說明
1.產品出廠一個月內出現質量問題，我公司免費維護并承擔費用。
2、產品出廠1個月以上一年內出現質量問題，產品免費維修，買、賣方各自承擔單程運費。
3、可上門服務，需買方承擔差旅費用。
4、珠三角地區，訂單在一萬元以上，一年內出現質量問題，免費上門維護。
5、珠三角地區，訂單在一萬元以上，一年內出現質量問題，寄回我公司免費維修，我方承擔運費。
6、產品出廠一年以上出現質量問題，我方免費提供維護，買方承擔運費。
7、不保修范圍（請買方注意）：
①：外觀破損不屬于保修范圍。
②：遙控器紐扣電池電量耗盡不屬于保修范圍。
③：遺失配件不屬于免費保修范圍。
④：本公司不免費提供第三方上門維護服務。
⑤：銷往國外產品不在上述服務條約之內。
