一、什么是生產管理看板

       看板也就是發現問題、解決問題的非常有效且直觀的手段，是現場管理三大管理工具之一。

廣義的看板：管理可視化的一種表現形式，即對數據、信息等狀況一目了然的表現。它通過各種形式，如標語、圖標、電子屏等，把文件上、腦子里或現場中隱藏的信息揭示出來，以便任何人都可以及時掌握管理現狀和必要的信息，從而能夠快速指定并實施應對措施。

狹義的看板：是指JIT（準時制生產）生產看板。

二、當前生產車間存在的問題：

1、生產計劃信息、實際生產數據，無法及時傳達及掌握生產情況

2、生產車間看板手工書寫，更新不實時，大多數是擺擺樣子

3、生產數據統計分析報告既耗費人力，又不實時和準確。

4、不能及時有效且直觀的發現和展示生產現場問題。

5、有些生產數據完全可以自動采集，但是仍需人工錄入，浪費人力。

        車間的生產本質您了解嗎？車間的生產效率您知道嗎？很多你想要了解的車間生產數據，僅用眼睛是看的不真切的。只有數據才是很好的反饋，這個時候有了生產管理看板，我們就可以一目了然。如果下達給車間的任務是生產800個產品，要求時間十個小時。如果一個小時做了80個，生產狀況正常;如果一個小時生產了100個，效率就很高;如果一個小時只有五十個或者只有七十個，進度就有問題，需要調整。整體看來，看板猶如一個反光鏡，及時反饋車間生產的狀況。

          再次，生產管理看板不僅僅在于看，而在于整個生產管理。如果看板管理只是看，而沒有管的思想在，注定是要失效的。看板管理應該到處體現從橫向的管理、縱向的管理到相互的管理以及分段控制思想——看板每小時進行一次數據填寫，單位化小，控制更好。及時反饋相關信息，能更加便捷的幫助我們對生產的管理。

三、生產管理看板介紹：

1、生產管理看板生產計劃、實際生產數據，無法及時傳達及了解生產情況

2、生產車間看板手工書寫，更新不實時，一般是完成了再去填

3、電子看板生產數據都是紙質文件，無法進行統計分析，無法生成報表

4、不能實時有效直觀第一時間發現和展示生產現場問題

5、所有數據都是人工統計，準確度不高

四、生產管理看板優勢：

1、電子看板加強車間生產過程的管理，信息傳遞快捷化，工序過程透明化，提高生產組織效率

2、生產信息目視化，實時了解產線狀態、當前生產效率、直通率、不良率和完成率，顯示內容根據企業實際情況定制

3、車間生產看板當跟不上生產節拍或有非標準的狀況產生時，尋求幫助。使操作過程能夠防止缺陷產生或流入下一道工序

4、電子看板提升產品質量，降低生產物料損耗，降低人力成本

5、對工序作業、設備狀態、質量問題、供應物料情況等過程進行統計分析、報表生成對實時采集的現場生產狀況數據進行處理、存儲與管理，為生產管理的分析和后期的持續改善提供依據

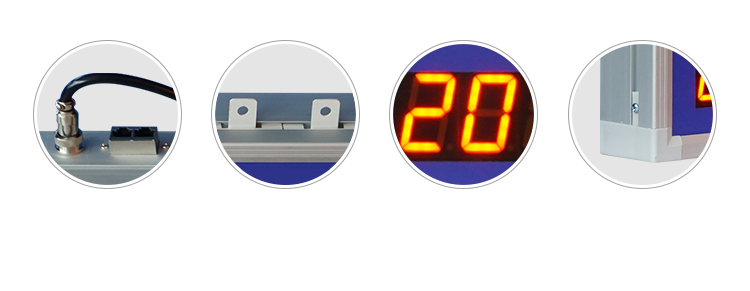

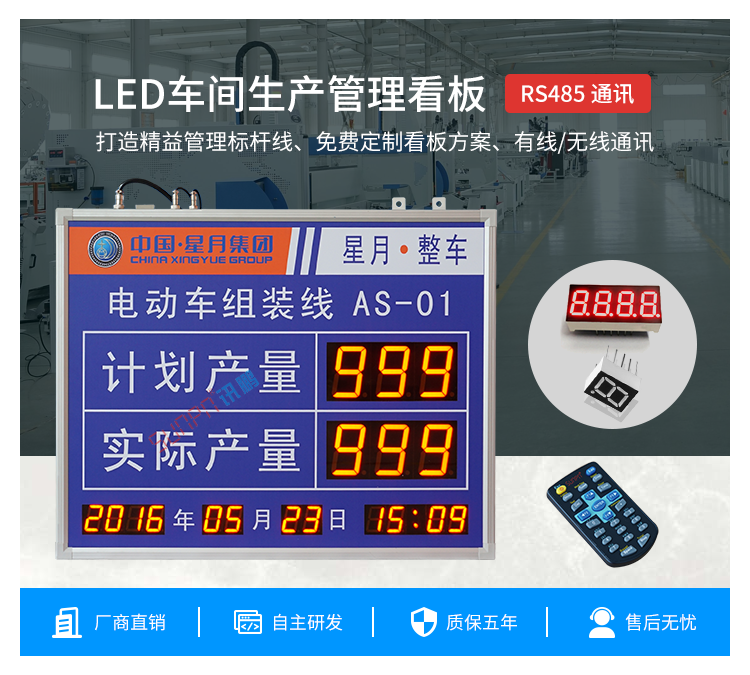

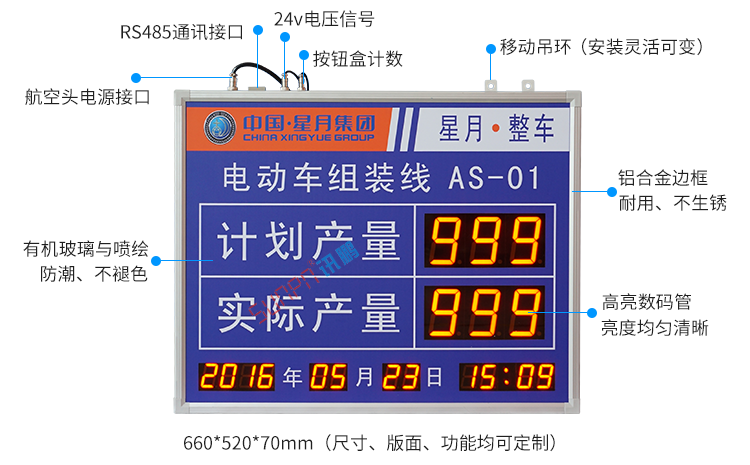

五、生產管理看板產品實拍

六、生產管理看板功能說明：

1、生產管理看板遙控器輸入功能： 可以輸入數字（ 0-9 ）具有隨意輸入、清除功能。

2、計劃產量 ： 遙控器編輯設置參數，可設置節拍時間。當 “ 節拍時間 ” 設置為0 時，那么計劃產量設置的參數固定不變 ； 當節拍時間設置為 “ 10 ” 時，每過10秒鐘，計劃產量動累加1 ；節拍時間設置為 “ 100 ” 時，每過100  秒，量計劃產量自動累加  1.“ 節拍時間 ” 設置范圍（1-999  秒，單位：秒）

3、車間生產看板實際產量 ： 每接收到一個信號，實際產量 累加1 （電壓信號  24V, 請加閉合時間、延時間功能） ，也可用按鈕盒計數，按擊 1  次 實際產量 累加 1 。

4、車間生產看板時間、日期：遙控器編輯設置，自動走時。

5、可一鍵清零所有數據（時間、日期除外）。

6、生產管理看板可設置時間段，例：上午上班 07:00 - -  11:30 下午上班 13:30 - - 17:30 班 晚上加班  19:00- -  22:30 , 顯示屏除正常工作時間之外暫停工作，不計數。（最多可設置12個時間段）

生產管理看板安裝說明

生產管理看板系統組成

數據采集部分

可以采集工位上的按鈕動作，也可以采集設備PLC、行程開關、光電開關、掃描槍等信號

系統控制部分

由上位機軟硬件組成，實時監控各工位的生產信息，包括現場控制電腦、交換機、服務器、控制軟件等

系統輸出部分

顯示部分（LED電子看板、LCD液晶看板）、工位警燈、聲音報警（喇叭、蜂鳴器、背景音樂等）

現場網絡部分

各組成部分之間的通訊方式，可以是標準工業RS232/485、TCP/IP、RF433等無線調制信號

生產管理看板系統架構

1、單機版LED生產管理看板

單機版LED生產管理看板是最簡單的一種生產管理工具，他只由工位觸發硬件（計數按鈕盒、光電開關、PLC等）、顯示看板（點陣看板、數碼管看板）組成。只作為單條產線數據采集的目視化管理。

2-單機版LCD生產管理看板

（界面更美觀，設計更靈活，信息更豐富。）

單機版LCD生產管理看板由工位觸發硬件（計數按鈕盒、光電開關、PLC等）和顯示端組成，顯示端又由液晶電視機、液晶終端與內置的單機版軟件組成，軟件在液晶終端中可完成基本的數據保存與報表導出。

3-單機版LED生產管理軟件系統

單機版LED生產管理軟件系統是把車間所有看板通過RS485總線鏈接在一起，通過一臺電腦安裝軟件，統一管理所有看板，包括導入生產計劃和參數設置，并實時記錄生產數據和生成Excel日報表。工位觸發設備可以是計數按鈕盒、光電開關、PLC等。

4-分布式LED生產管理軟件系統---485總線

分布式LED生產管理軟件系統與單機版LED生產管理軟件系統最大的區別在于，分布式LED生產管理軟件系統可以在局域網中任一PC安裝客戶端軟件，進行查看生產數據。并通過權限設置，指定哪些用戶可以操作車間看板參數與導出報表。

5-分布式LED生產管理軟件系統---TCP/IP(LAN)

TCP/IP(LAN)組網方式在系統功能上與485總線組網方式一樣， TCP/IP(LAN)組網方式的優點是不需要把所有產線的看板連在一起，只需把產線看板通過最近的交換機連接到局域網中即可，這樣就可以把相隔很遠的幾個看板（不同樓層）連接在一個軟件系統上，方便查看生產數據和生成同一個Excel報表。

6-分布式LCD生產管理軟件系統

分布式LCD生產管理軟件系統與分布式LED生產管理軟件系統---TCP/IP(LAN)的功能與組網方式一致。以上所有架構的生產管理軟件系統數據都可與企業其他數據庫、接口或系統對接，實現系統間數據互通，統一管理。

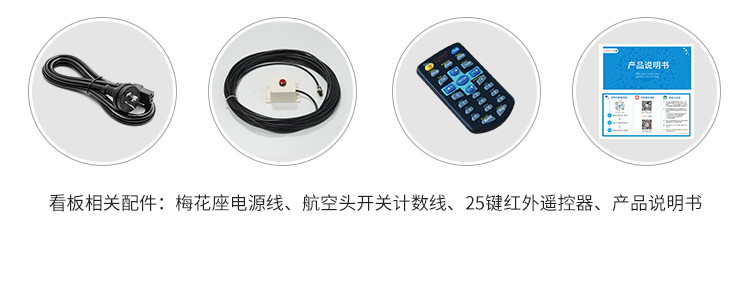

生產管理看板相關配件

生產管理看板定制指導

生產管理看板應用場景

生產管理看板案例參考

生產管理看板現場案例
