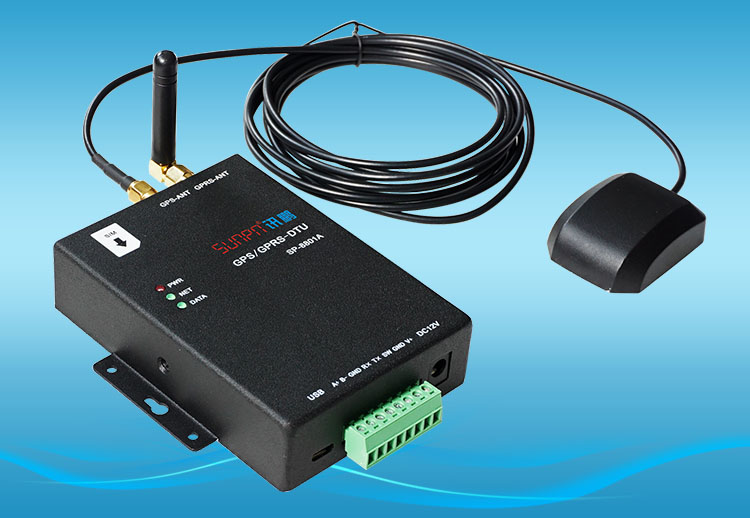

GPRS/GPS終端產品概述

       深圳訊鵬科技有限公司自主研發的工業級GPRS/GPS終端SP-8801A是基于GPRS通信技術和GPS定位技術相結合，靈活實現GPRS無線數據透傳功能和設備GPS定位功能，主要應用于工業設備通信、車載設備、工程機械設備、物流貨物跟蹤定位、環境監控等領域。

GPRS/GPS終端SP-8801A硬件規格

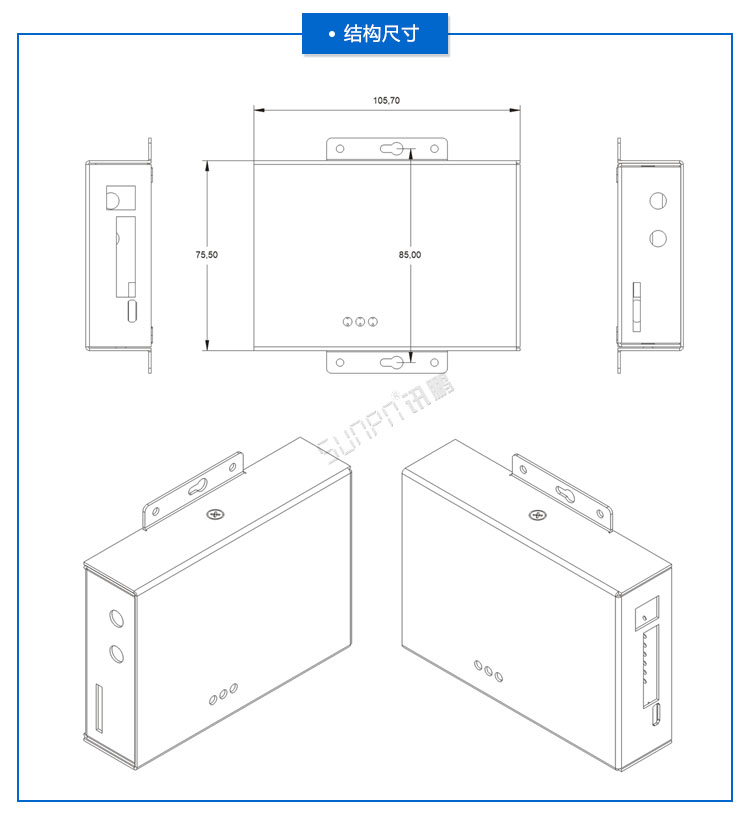

產品外觀尺寸

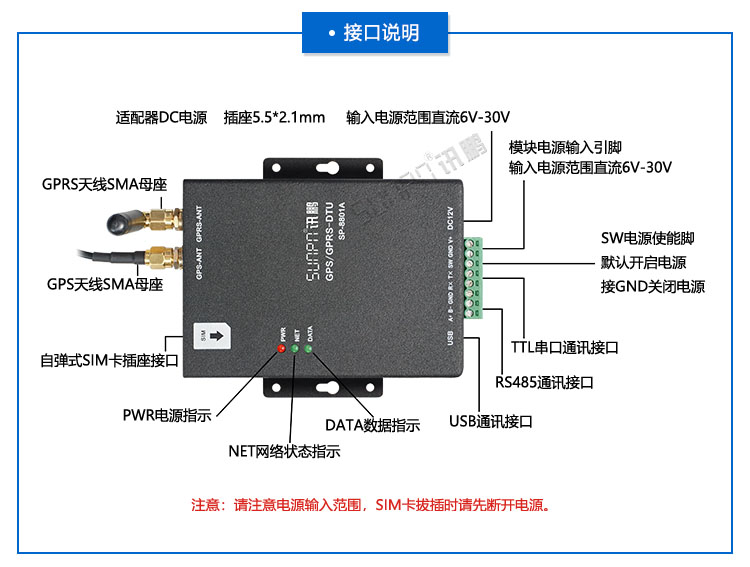

接口說明

接口描述

GPRS/GPS終端規格參數

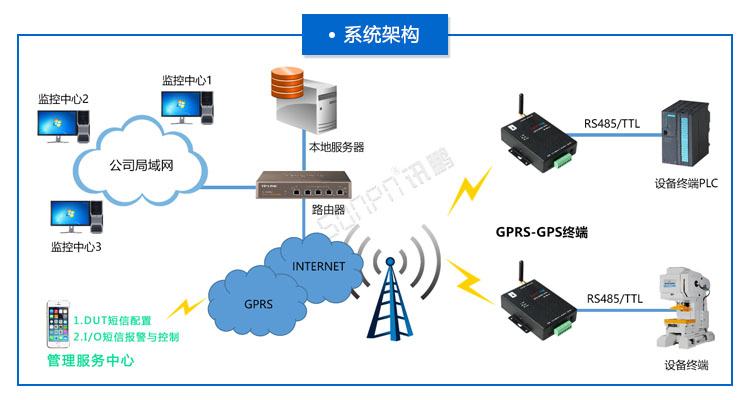

GPRS/GPS終端系統架構

應用場景

GPRS/GPS終端SP-8801A配置說明

GPRS/GPS終端設備快速配置

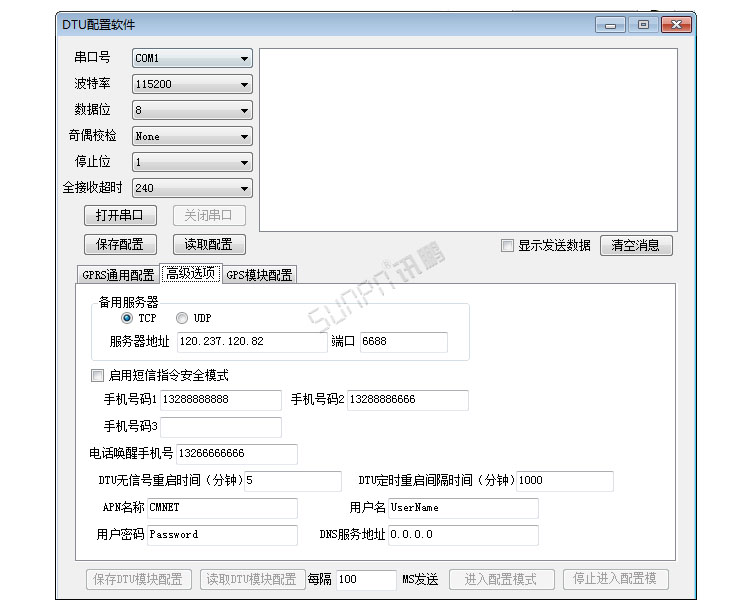

1、運行SunpnDTU配置軟件，操作界面如下：

備注：配置DTU串口參數固定為115200,8,NONE,1;配置完成后請重新啟動DTU模塊

2、GPRS/GPS終端配置說明

訊鵬協議：訊鵬公司開發的基于TCP/IP的一種通訊協議，用于與本公司通信服務平臺建立連接（服務器尚末開發）

透傳協議：基于標準的TCP/IP傳輸協議

單次連接：DTU啟動后不直接連接服務器需要用本地AT指令，短信或者電話的方式進行激活進行連接

自動連接：DTU啟動或者掉線后都自動連接預先設置的服務器

服務器地址端口：服務器地址可以是固定IP或者是動態域名

心跳包時間間隔和心跳包內容：表示間隔多少秒向服務器發送心跳包內容，避免GPRS在空閑時段被運

                                               營商切斷連接而定時發送的數據包

服務器下傳數據間隔時間：由于服務器端意外原因斷線，DTU 端尚處于虛連接狀態，但實際通信鏈路

                                        已經中斷，如果在所設置的時間內沒有收到來自服務器端的數據，即認為與

                                        服務器端的連接中斷，DTU 將嘗試重新建立連接；如設置為 0，則完全忽略

                                        是否收到從服務器端發來的數據。

自定義注冊包內容：DTU啟動成功連接服務器后會向服務器發送一次注冊包內容進行認證，內容可以為

                              ASCII或者16進制的數據（勾選16進制選項）

在包后添加ID號：勾選后會在心跳包和注冊包后跟隨ID號，可以作為當前設備類型在線狀態等識別

模塊ID號：ID號是每個DTU設備唯一的識別碼，只可讀

備用服務器：服務器地址可以是固定IP或者是動態域名，當主服務器故障連接失敗時可自動連接備用服務器

啟用短信指令安全模式：勾選后只有添加過的手機號碼短信AT指令有效

電話喚醒手機號：僅設置的手機號才能有效喚醒DTU模塊

DTU無信號重啟時間：如果GSM信號異常超過所設置的時間則DTU重新初始狀態

DTU定時重啟間隔時間：更為底層可靠性保障機制，如果在所設置的時間內沒有監聽到任何通信數據則強制重啟DTU模塊，當設置為0不啟用此功能

APN設置項：默認設置為CMNET，當用戶使用APN專網時可通過此設置配置參數

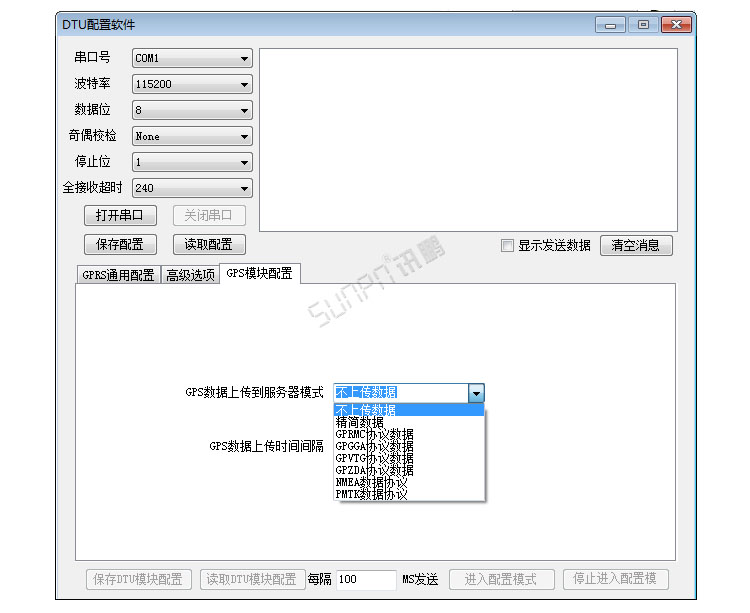

GPS數據上傳到服務器模式：下拉菜單可選擇不上傳定位數據或者選擇上傳不同格式的協議數據

GPS數據上傳時間間隔：以所設置的時間間隔向服務器上傳定位數據，當設置為0時DTU上電啟動后僅上傳一次有效定位數據

指示燈狀態說明

PWR電源指示燈：工作時常亮

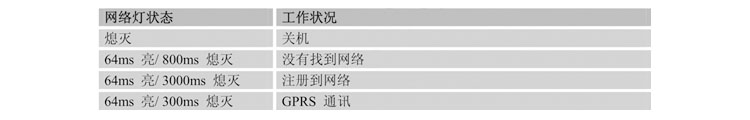

NET網絡指示燈：

DATA 數據指示燈：空閑無數據通訊時每5秒閃亮一次，有數據時快速閃亮。

GPRS/GPS終端串口擴展AT指令說明

  指令語句以SP@AT開頭+命令，以回車符結束<CR>

  示例：SP@AT+READGPS <CR>

  響應：OK <CR> 或者 ERROR<CR>

相關命令解釋如下：

READGPS：讀取本機GPS信息

響應：User_ReadGPSInfo!

返回GPS信息格式：

$GPGGA,032947.000,2237.4187,N,11408.7209,E,1,7,1.36,89.3,M,-1.8,M,,*7C

$GPGSA,A,3,06,28,19,17,11,22,193,,,,,,1.62,1.36,0.88*3A

$GPGSV,4,1,15,28,85,030,20,193,60,103,32,42,46,122,38,03,43,069,*45

$GPGSV,4,2,15,17,43,338,30,06,41,255,41,19,30,313,29,22,26,053,21*75

$GPGSV,4,3,15,30,23,198,,01,16,041,,11,08,058,21,02,08,241,16*77

$GPGSV,4,4,15,07,06,176,,09,03,149,40,23,03,120,*4F

$GPRMC,032947.000,A,2237.4187,N,11408.7209,E,0.00,4.28,090916,,,A*62

INTOCMD：從數據透傳模式進入SIM800模塊AT指令模式，可操作的AT指令詳見附件SIM800指令手冊

響應：OK

EXITCMD：SIM800從AT指令模式恢復到數據透傳模式

響應：OK

RESETCMD：復位重啟DTU設備

響應：OK

SENDMEG=mode,number,text  ：發送短信，詳見短信應用說明

響應：OK <CR> 或者 ERROR<CR>

GPRS/GPS終端短信應用說明

A.發送短信

1.上電等待DTU設備初始化完成（約20秒時間），完成串口會輸出“InitOK!”提示；

2.發送短信指令，指令解釋如下：

指令格式：SP@AT+SENDMEG=mode,number,text

參數詳解：

a、mode：短信內容的編碼格式。

1：ASCII碼，用于發送純英文；

2：ASCII+GBK，用于發送中文，支持中英混合，程序自動將編碼轉換成unicode。

3：unicode，用于發送2個字節的Unicode，當短信內容是其他語言時，使用本指令。

需要使用工具將短信內容轉換成unicode編碼。

b、number：手機號碼。區號(如+86)可加可不加。

c、text：短信內容。不需要任何結束符。

示例：

1、發送英文短信：

短信內容：ASCII Mode

SP@AT+SENDMEG=1,+8612345678910,ASCII Mode

響應：OK <CR> 或者 ERROR<CR>

2、發送中文短信：

短信內容：中英混合模式 Chinese and ASCII Mode

SP@AT+SENDMEG=2, +8612345678910,中英混合模式 Chinese and ASCII Mode

響應：OK <CR> 或者 ERROR<CR>

3、發送unicode短信

短信內容：Unicode模式

SP@AT+SENDMEG=3, +8612345678910,0055006E00690063006F006400656A215F0F

響應：OK <CR> 或者 ERROR<CR>

B.接收短信

為防止SIM卡短信存滿，不能接受短信，本模塊收到短信后自動將短信內容轉發到串口，之后刪除短信。

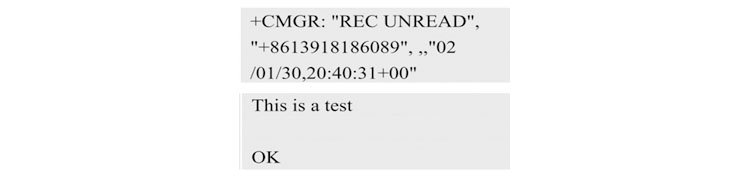

短信內容如下圖所示：

補充說明：如果DTU模塊只用作發短信，請將數據透傳服務器IP配置為空（默認為空）；當設備出現異常

不響應時可以發送SP@AT+RESETCMD超級指令復位重啟DTU模塊，DTU返回：“OK”表示復位成功。
