液晶服裝看板系統軟件概述

       服裝液晶看板系統是通過訊鵬科技自主研發的安卓工業平板，讓生產管理人員實時掌握生產進度。此系統可以通過安卓顯示端觸摸屏或外接鼠標鍵盤進行生產進度的操作、參數等數據的設置，并外接計數、呼叫報警、通訊等對生產信息實時監控，實現生產數據的現場可視化，該系統讓企業實現了生產數據的透明化和可視化管理。

液晶服裝看板系統價值

宏觀調控生產

實時了解生產數據與設備狀態，及時調整生產計劃。

促進部門合作

安燈呼叫系統模塊，縮短部門響應時間。

提高管理效率

自動及時平均時產、人均產值、達成率等數據。

提供數據依據

可根據訂單款號和時間，查詢訂單的詳細信息。

提高企業形象

精美的管理界面，形象的圖形顯示。

提升企業管理

美觀大方，提升企業數字化管理。

液晶服裝看板功能簡介

對生產計劃的發放

方便于生產管理人員對生產進度的實時監控

有關部門對生產進度的實時了解

對生產數據的實時查詢

紅綠黃蜂鳴提示報警

液晶服裝看板系統軟件功能介紹

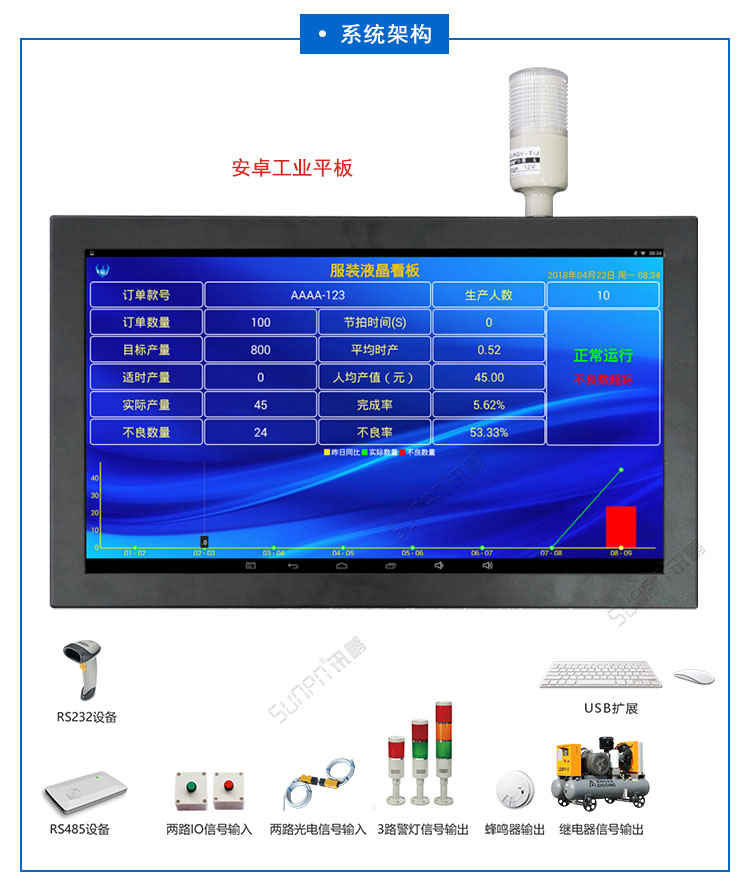

液晶服裝看板系統架構

方案一：訊鵬工業平板

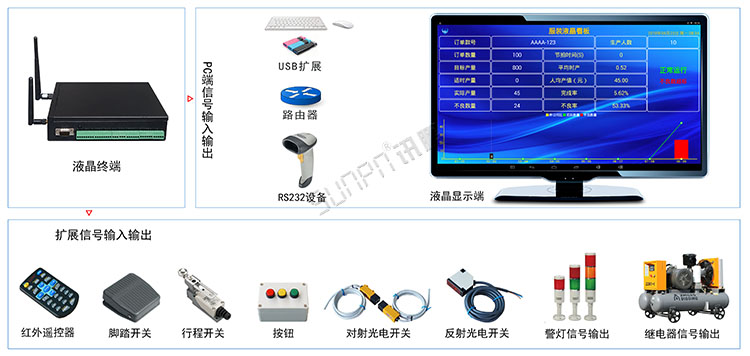

方案二：液晶終端+電視機

液晶服裝看板訂單計劃編輯

第一次打開首先進入訂單計劃編輯界面，輸入訂單款號、生產人數、頂頂那數量、節拍時間、目標產量、適時步長、適時產量、單價、適時產量達成率參考和不良率參考 值即可

液晶服裝看板軟件編輯入口

       訂單信息編輯完后進入主界面，該界面可以實時監控訂單的產量。

       點擊主界面左上角的牛頭圖標可以進入?yún)?shù)編輯界面。

注：

1、人均產值=人均產量*單價，單價在編輯數據界面通過人工設置。

2、狀態欄默認顯示正常運行，接收到急停開關信號時（常閉時為正

     常，常開為急停），控制顯示緊急停線。此時節拍時間停止倒計。

3、柱形與折線圖：

     顯示項目：實際產量與不良數

  * 顯示最近生產的8-10個小時區間數據柱形圖

  * 顯示昨日同時段的歷史數據折線圖

  * 縱坐標數據參數隨著當前數據的變化可自動變化相應比列，讓數據報表顯的更加直觀

液晶服裝看板編輯數據界面

點擊設置數據，進入設置數據界面，該界面可以修改訂單款號、訂單數量、適時產量、實際產量、不良數、生產人數等參數，修改完成后點擊確定即可

注：

1、標題、產線名稱可編輯，分別可顯示漢字或數字字母與字符。

2、時間自動運行，同液晶終端系統時間。

4、訂單款號，可編輯漢字或數字字母與字符。

3、生產人數人工輸入，可顯示3位以內數據。

5、訂單數量，人工輸入。

6、節拍時間人工設定。（有A、B兩條功能模式，在軟件參數設置界面選擇。）

7、目標產量人工輸入數據，固定顯示數字。

8、適時步長，人工輸入，為適時產量每次接收指令增加的數量。

9、適時產量，通過節拍時間和所選節拍模式自動遞增

10、單價，人工輸入。

11、實際產量通過按鈕盒計數，可設置計數步長、延時時間、間隔時間。

12、不良數量通過按鈕盒計數，可設置計數步長、延時時間、間隔時間。

13、適時產量達成率參考值、不良率參考值，人工輸入。

輸出紅色報警指示燈

（在急停時警燈常亮、在不良率大于設置參考值時閃爍報警并且此時在正常運行下方顯示“不良數超標”）

輸出黃色報警指示燈

（在休息暫停時警燈常亮、在適時產量達成率低于設置參考值時閃爍報警并且此時在正常運行下方顯示“生產進度延緩”）

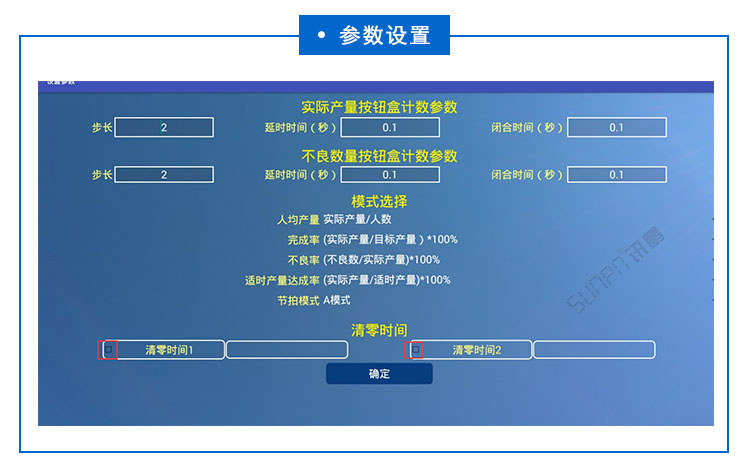

液晶服裝看板軟件參數設置

設置按鈕盒的計數參數，設置計數步長、延時時間和閉合時間

模式選擇：選擇人均產量、完成率、不良率、適時產量達成率和節拍模式的計數方式

清零時間：可以設置兩個清零時間點（設置完清零時間后必須勾選圖片中紅色框標注的復選框確認啟動生效）然后點擊確定即可

注：

1、實際產量按鈕盒計數參數，可設置計數步長、延時時間、間隔時間。

2、不良數量按鈕盒計數參數，可設置計數步長、延時時間、間隔時間。

3、人均產量可配置選擇

    *人均產量=實際產量/人數

    *人均產量=（實際產量-不良數）/人數

4、完成率可配置選擇

    *完成率=（實際產量/目標產量）*100%

    *完成率=【（實際產量-不良數）/目標產量】*100%

5、不良率可配置選擇

    *不良率=（不良數/實際產量）*100%

    *不良率=【不良數/(實際數量-不良數)】*100%

6、適時產量達成率可配置選擇

    *適時產量達成率=（實際產量/適時產量）*100%

    *適時產量達成率=【（實際產量-不良數）/適時產量】*100%

7、節拍時間可配置選擇

    *當?shù)褂嫊r循環倒計時為0時，節拍時間暫停，信號A開始持續輸出常

     閉的開關信號，當信號B接收到閉合斷開的開關信號時（接用戶光電

     開關，常開型）信號A輸出變更為常開，同時適時產量欄數量加1

  （增加的“1”做成可設置的）此時節拍時間開始重新倒計時。

    *當?shù)褂嫊r循環倒計時為0時，同時適時產量欄數量加1（增加的“1”

      做成可設置的）此時節拍時間開始重新倒計時。

    * 蜂鳴器提示功能：根據節拍時間提示，節拍剩余5秒時 提示三次自

       動關閉。進入下次循環倒計時中依然提示。 （此條功能在A、B中

       均存在）

8、清零功能：可設置清零時間兩個，到點自動清零看板數據。

液晶服裝看板軟件查詢歷史數據

該界面可以根據訂單款號和時間查詢某個訂單的生產信息，如果不輸入訂單款號和時間直接點查詢即可查詢?nèi)坑唵涡畔?/p>

點擊刪除即可刪除該條訂單信息

液晶服裝看板軟件工作時間段設置

可以設置12個不同的工作時間段，來區分工作時間，設置好時間段要勾選圖片中紅色框標注的復選框確認啟動生效，然后點擊確定即可

注：

可設置生產工作時間段12個，北京時間在工作時間段外，看板狀態

欄顯示“休息停線”，節拍時間自動暫停倒計時，計數功能保持。

可選擇控制打開或者關閉工作時間段功能。

* 正常運行時顯示“正常運行”

液晶服裝看板軟件配套硬件---工業平板

安卓工業平板尺寸規格

訊鵬Android工業平板有四個尺寸可選。

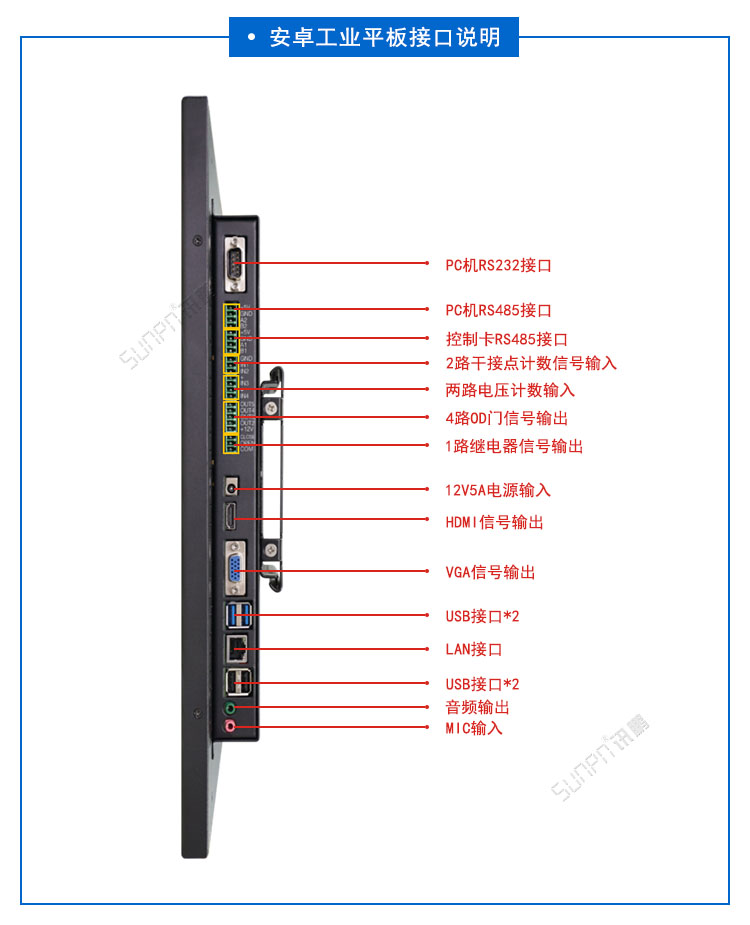

安卓工業平板接口說明

安卓工業平板規格參數

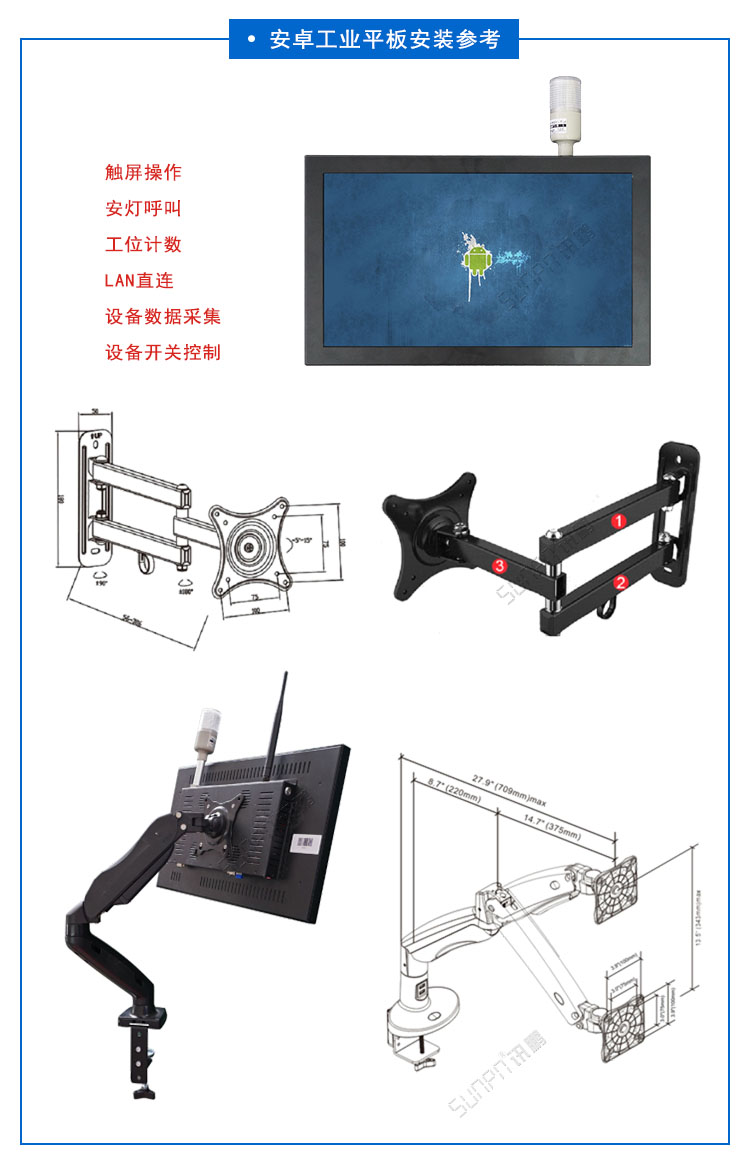

安卓工業平板安裝參考

液晶服裝看板軟件配套硬件---液晶終端+電視機

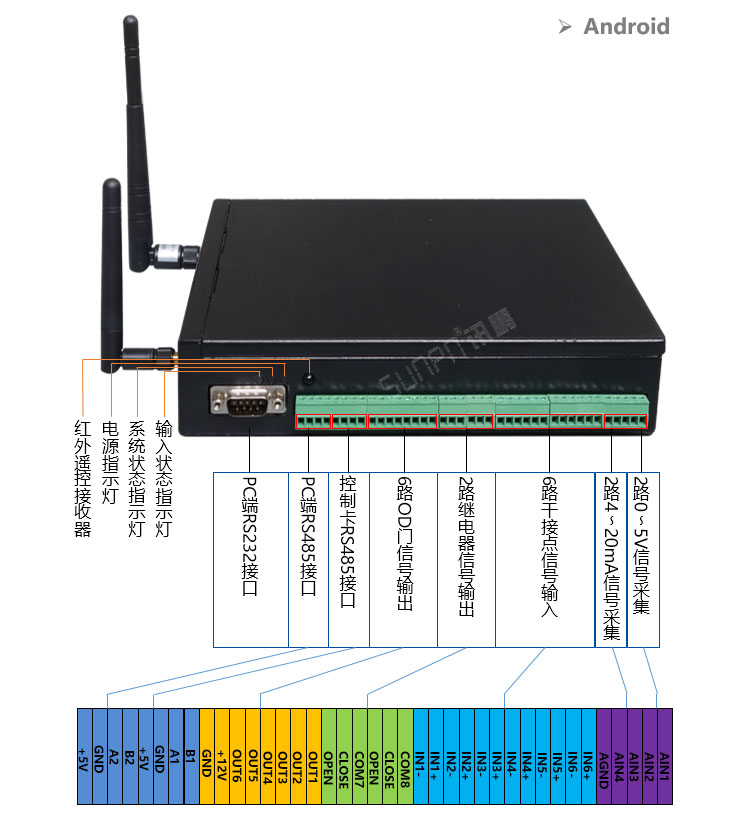

液晶終端接口說明

液晶終端規格參數

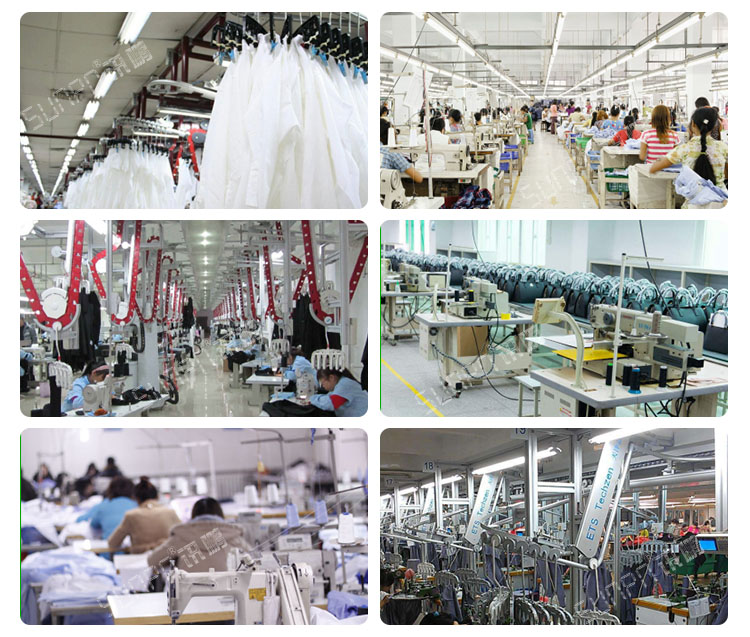

液晶服裝看板軟件應用場景
