       無線安燈系統是一種精益管理工具。在企業導入精益生產，不但要導入工具，更重要的管理系統和領導理念的導入，才能獲得良好持續的效果。系統作為一種生產現場可視化管理工具，可通過電子看板輕易實現車間的目視化管理，方便相關管理人員通過電子看板上顯示的信息及時作出響應：

1.物料配送安燈呼叫電子看板：在庫房發料區、配送準備區大屏幕呈現呼叫時間、生產線、呼叫的物料、配送需求量、要求送達時間、當前已過時間等信息，實時指導物料配送準備。

2.設備維修安燈報警電子看板：在設備技術員辦公區大屏幕呈現呼叫時間、生產線、設備代碼、設備名稱、是否已停機、呼叫的維修技術組、已過時間、當前狀態等信息，指導快速定位維修技術資源。

3.需求安燈呼叫電子看板：在辦公區大屏幕呈現呼叫時間、生產線、呼叫的支持人員、已過時間、當前狀態等信息，快速查看生產線狀況。

       目視化管理是制造業生產、管理現場使用最多也最有效的一種模式，現代制造業一般使用電子看板，匯集和顯示所有工位的狀態信息、生產及管理信息，實現生產制造過程的拉動生產、電子化工藝、知識管理。電子看板顯示內容和圖表格式，可以根據制造企業具體需求定制。將采集到的數據發送到生產管理平臺。該系統具有通用數據庫接口，應用層可以和企業ERP系統接口，數據層可以和企業MES系統接口，完成生產管理過程的信息化融合。

       引進Andon系統的目標為實時監控生產過程中崗位工作狀態，實現生產過程中出現問題時，能及時通過Andon系統進行報警提醒并顯示，使相關責任人第一時間了解生產中的異常情況。 同時，實時記錄安燈各終端的狀態，發生時間，并將數據傳送到服務器系統。Andon系統能夠收集生產線上有關設備和質量管理等與生產有關的信息，加以處理后，控制分布于車間各處的燈光和聲音報警系統。從而實現生產信息的透明化。

無線安燈系統在異常發生時的操作流程（以設備異常為例）

1.當產線發生設備異常，由產線員工在產線按下設備異常鍵，按下后自動開始記錄時間，系統自動呼叫設備部人員；

2.設備部人員以短信方式接收信息后到現場處理完再次按下設備異常健，設備異常解除；

3.從產線人員按下設備異常健后，電腦服務器自動記錄是那個工位，那個產線按下的，自動記錄時間；

4.當異常信息發送給設備維修工程師后，限定時間未解決，可設置自動上報上一層領導現場支持；

5.系統自動記錄異常發生的時間、頻次、位置等信息；

說明：其他異常（如物料缺料異常、品質異常、生產安全異常等）流程同以上設備異常操作流程相似。

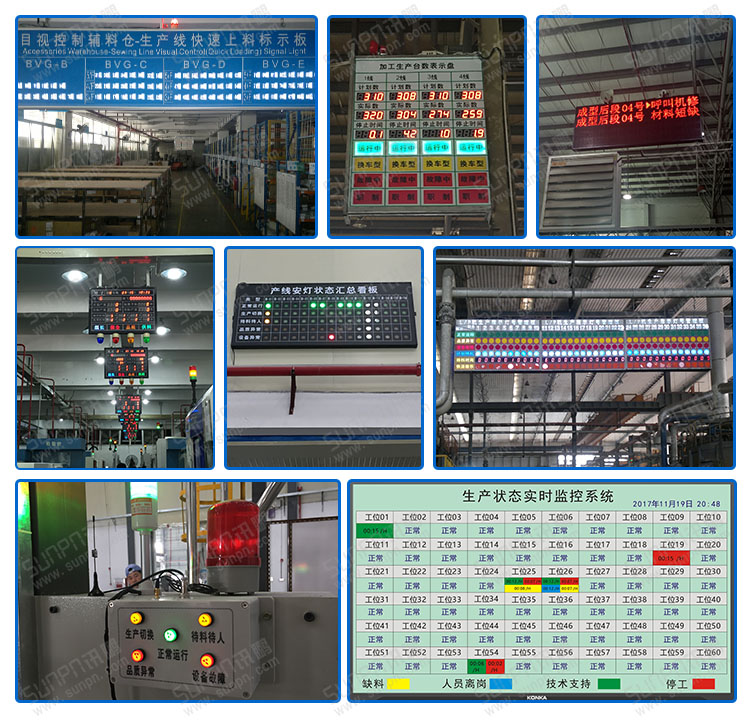

無線安燈呼叫系統應用案例詳情參考

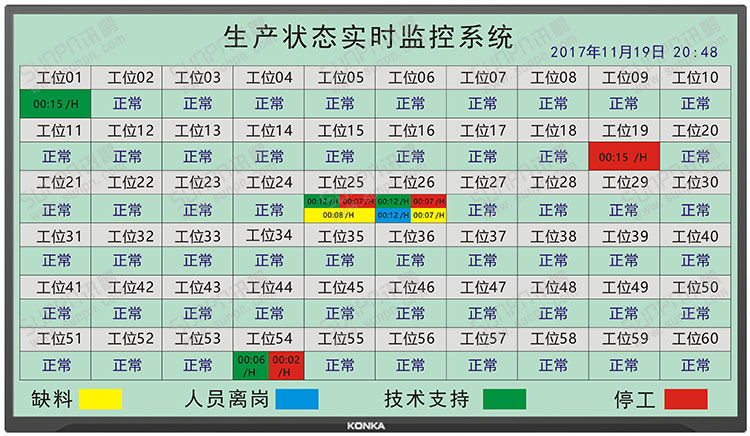

無線安燈呼叫系統顯示端

無線安燈系統系統功能說明

1、時間：自動運行，同步服務時間。

2、工位名稱：軟件后臺能設置編輯，如：1號按鈕盒 對應 工位01、軟件支持后期工位擴展。

3、狀態顯示：缺料（黃色）、人員離崗（藍色）、技術支持（綠色）、停工（紅色）。

4、工位按鈕盒，按下那個按鈕、顯示屏上亮對應的顏色的燈。（1個工位同時出現多個狀態，輪流切換顯示）重復按下按鈕進行復位。

5、狀態：如：工位01需要技術支持，按下“技術支持”按鈕、柱形警燈綠顏色亮起（不是配套，或不刷卡按按鈕沒有反應）、“信號轉換器“接收到報警信號、通過局域網把數據傳輸”軟件“倉庫與車間的大顯示屏上，工位01（亮綠色燈）并開始計時，單位/分鐘（同時出現多個狀態，一塊顯示）技術現場解決問題后，并按下“技術支持”狀態進行復位。（本次報警信息，會儲存到系統里、記錄報警工位、報警時間、解決時間、解決問題耗時時間）

6、軟件說明：

（1）顯示端軟件，匯總顯示工位報警狀態，（支持后期工位增加拓展）目前是倉庫、車間用，后期可以拓展添加終端。

（2）控制端軟件,   添加終端/無線報警按鈕盒數量，編輯工位的名稱，查詢報警數據，報警數據可EXCEL方式導出表格。

（3）看板數據保存（SQL SERVER）

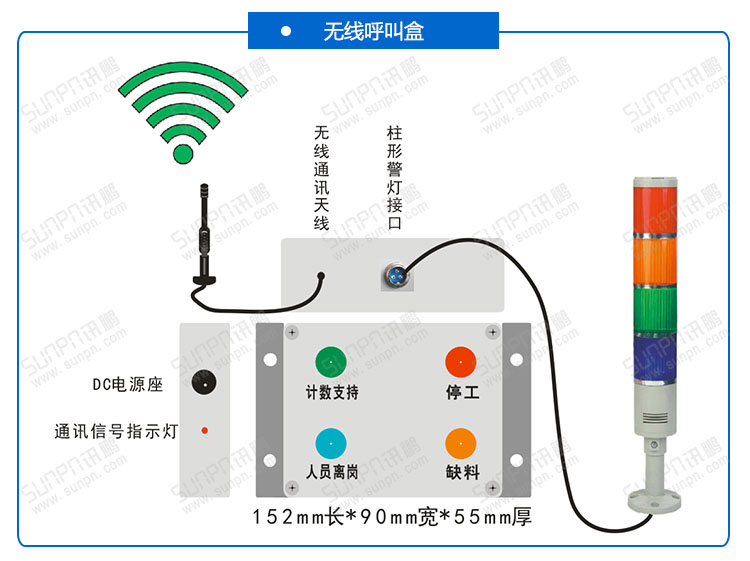

工業無線呼叫盒參數

產品尺寸：152*90*55mm

產品材質：塑料盒

供電方式：外置電源、220V，50hz

顯示材質：帶燈按鈕，4色柱形警燈

通訊方式：433mmRF信號

通訊距離：100米

無線按鈕盒通訊協議

1、通訊參數

a.波特率：默認9600 bps;

b.數據位：8 bit;

c.起始位：1 bit;

d.停止位：1 bit;

e.無奇偶校驗位；

2、通訊協議

注：●均是十六進制收發

●校驗碼=起始碼與校驗碼之間所有數據之和（不含起始碼與校驗碼）;取低字節

3、數據指令格式如下：

     按鈕盒發送數據指令：

     看板返回指令：

補充說明：

鍵值分別表示無線按鈕盒按鍵

1=技術支持

2=停工

3=缺料

4=人員離崗

狀態值

表示當前按鍵的狀態

0=關閉狀態

1=打開狀態

4、串口讀寫按鈕盒看板地址指令格式如下：

     寫按鈕盒看板地址發送指令：3A FF FF 7A 02 01 01 7C 0A

     按鈕盒返回指令：

讀按鈕盒看板地址發送指令：3A FF FF 5A 58 0A

按鈕盒返回指令：

注：

●用指令寫按鈕盒地址和看板地址指令，為了安全起見只能在上電自檢后60秒內修改有效

●如果使用了串口發送的指令作為按鈕盒的地址，又想改回采用拔碼開關作為按鈕盒地址請用寫地址指令寫看板地址和按鈕盒地址都為0x00。（默認是采用拔碼開關作為按鈕盒地址和看板地址）

信號轉換器參數

硬件參數:

電源電壓 DC12V

工作電流 平均電流100mA@12V，峰值電流200mA@12V

通信接口 網口/WIFI/RS232/RS485/RF433接口

串口參數 RS232/RS485/RF433(默認9600bps,8,1,None)

以太網        10Mbps/100Mbps

輸入接口 4路光電隔離輸入 (DC信號5~24V)

輸出接口 6路OD門輸出 (VDS <60V,ID<4A)

天線接口 WIFI:SMA接口; RF:SMA接口

工作溫度 -30~65℃

相對濕度 10%~90%無冷凝

外形尺寸 133mm×92mm×24.5mm

WIFI參數:

標準認證 FCC/CE/ROHS

無線標準 802.11 b/g/n

頻率范圍 2.412GHz-2.484GHz

發射功率

       802.11b: +19dBm(Max.@11Mbps)

                802.11g: +18dBm(Max.@54Mbps)

                802.11n: +17dBm(Max.@HT20,MCS7)

                         +17dBm(Max.@HT40,MCS7)

                用戶可以配置功率

收靈敏度 802.11b: -89dBm（@11Mbps）

                802.11g: -81dBm（@54Mbps）

                802.11n: -73dBm（@HT20,MCS7）

                         -71dBm（@HT40,MCS7）

RF參數:

工作頻率 431.5M-435M（另有427.5-431M和435.5-439M版本）

調制方式 GFSK

頻道間隔 500KHZ

信道數        8信道

發射功率 最大20dBm

接收靈敏度 -116dBm

傳輸距離 傳輸距離大于200米（具體視環境而定）

軟件參數:

無線網絡類型 AP/STA 模式

安全機制 WEP/WPA-PSK/WPA2-PSK

加密類型 WEP64/WEP128/TKIP/AES

工作模式 數據透?jìng)?網關協議

網絡協議 TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP

TCP連接數 32

用戶配置 WEB服務器配置

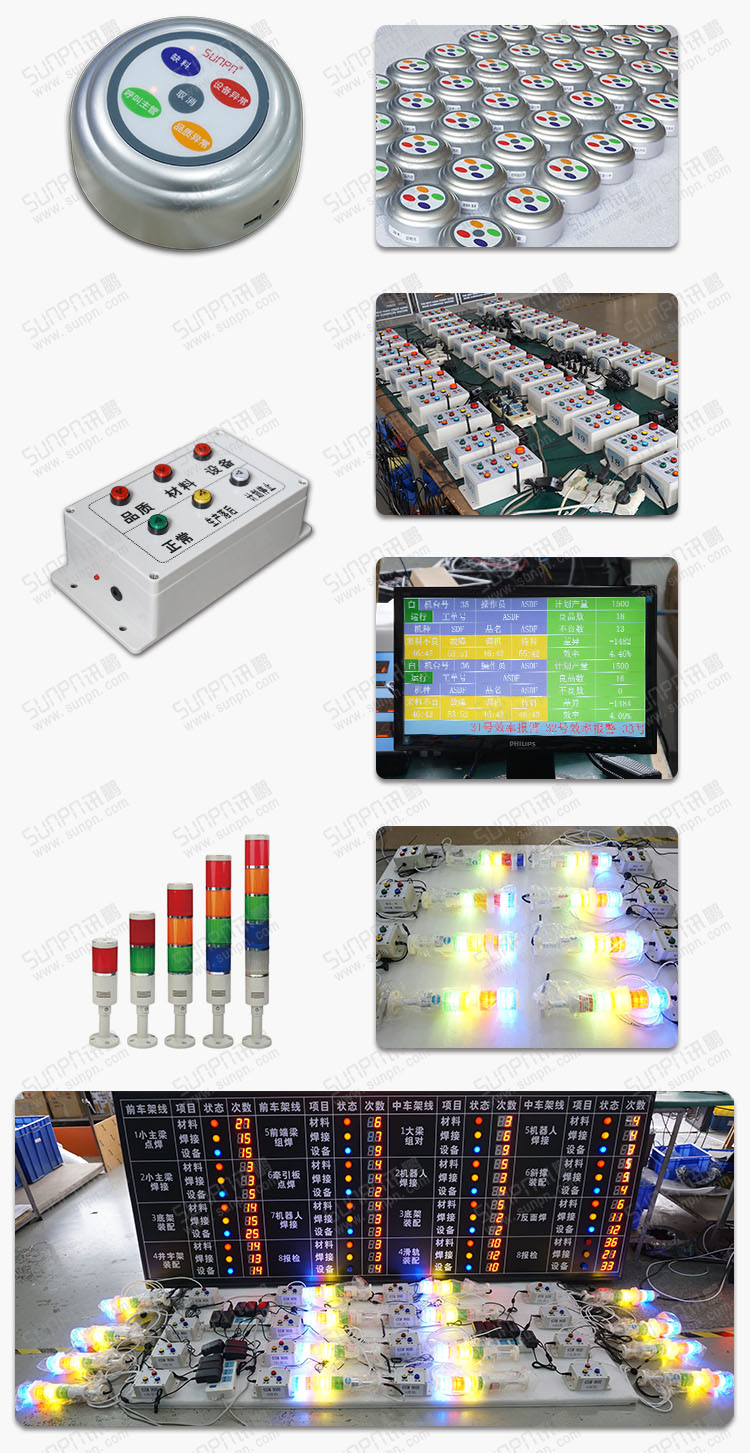

定制安燈呼叫系統配件選擇

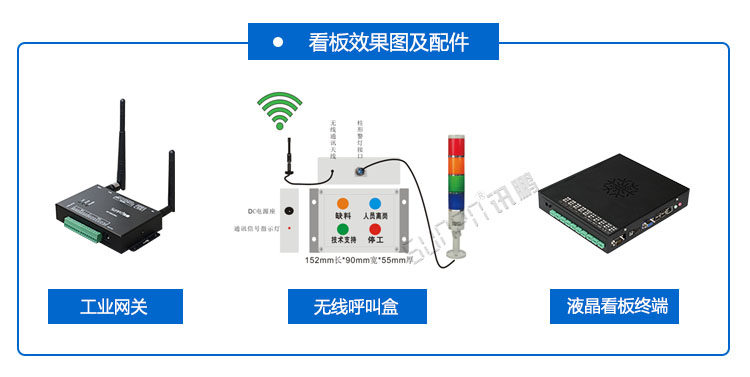

安燈呼叫系統設計參考

       Andon(安燈)呼叫系統，作為精益制造執行中的一個核心工具，是加強工廠車間生產過程的管理，相關信息做到目視化，信息傳遞做到快捷化，工序過程透明化，提高生產組織效率的一種手段。目前已廣泛應用于精益制造生產線中。

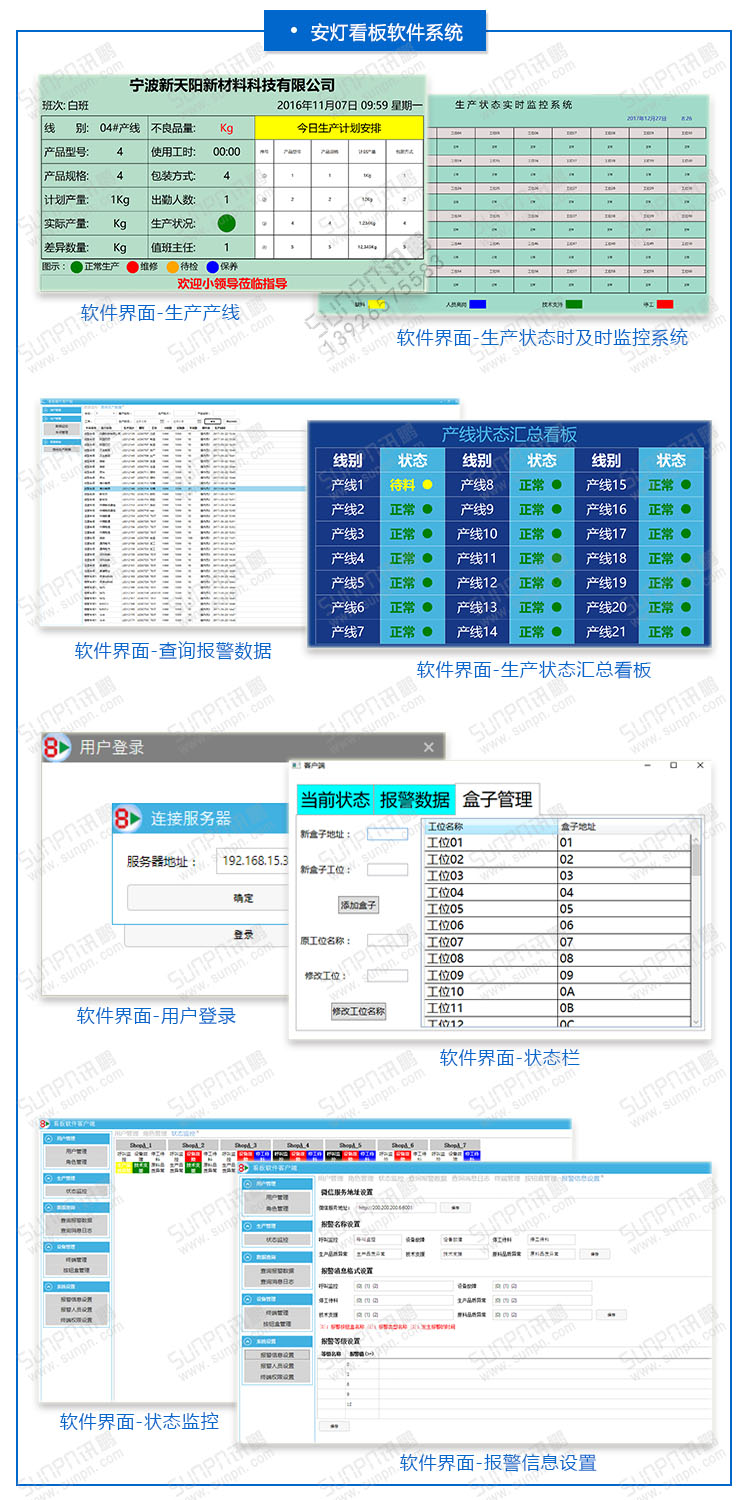

無線安燈系統軟件界面參考
