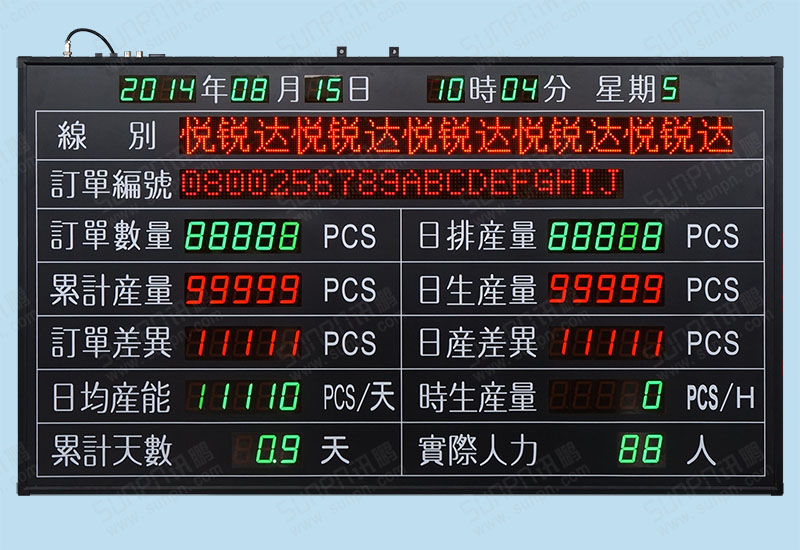

看板功能簡述：

1.日期和時間為當前日期時間,自動運行,可編輯校正(綠色顯示);

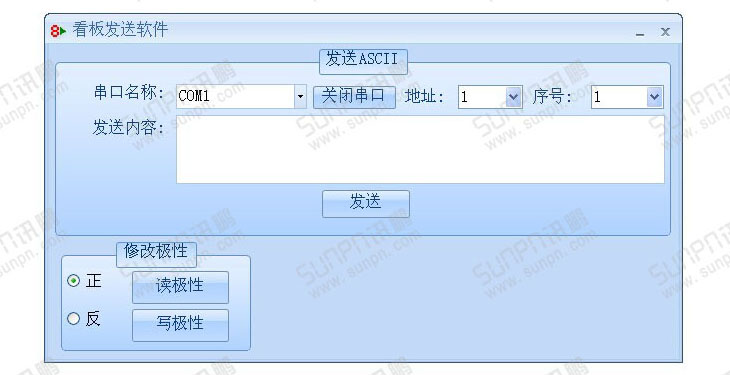

2.【線別】通過PC(電腦）編輯線別內容發送給看板，顯示固定內容：

  *電腦編輯線別內容時，PLC禁止發送數據；

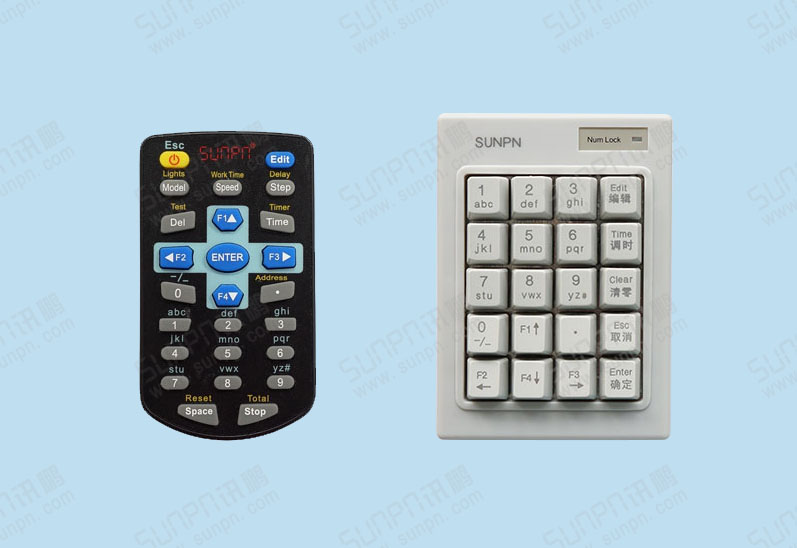

  *線別可編輯50組內容，看板顯示內容根據遙控器或PC小鍵盤切換顯示或PLC下發指令選擇顯示（可通過遙控或鍵盤【4】/【6】鍵左右切換）;

3.【訂單編號】通過PLC下發ASCII碼，遙控/鍵盤可編輯10組內容。

  *訂單編號10組數據，可通過PLC指令調取（比如：1號訂單編碼數據前天生產過數據，通過指令可以把它調出來顯示繼續累加生產）；也可通

   過遙控器/鍵盤切換（可通過遙控或鍵盤【F2】/【F3】鍵左右切換）;

4.【訂單數量、日排產量、實際人力】通過PLC下發數據給看板(綠色顯示)固定值，也可遙控/鍵盤編輯;

5.【累計產量】在日生產量基礎上自動累加；以天為單位。當累計產量數值大于訂單數量，顯示紅色，否則顯示綠色;

6.【訂單差異】訂單差異=訂單數量-累計產量（看板自動計算）,當訂單差異數值小于0，數碼管顯示紅色，否則顯示綠色;

  *當累計產量≥訂單數量時，如果有新的訂單編號下發時，達標的當前組數據會被新的訂單數據覆蓋，如果下發新的訂單編號時，十組數據里

   面沒有一組數據達標，則新的數據不做處理，并在點陣（線別）部分顯示錯誤提示“數據未替換”;

7.【日均產能】=累計產量/累計天數 （看板自動計算）默認顯示綠色。

8.【累計天數】由日生產量確定，以20H為一天（保留1位小數默認顯示綠色）；看板通電正常工作時日生產量開始計數后，則累計天數時間便開

   始計時。（當日生產量持續5分鐘不計數，累計天數的時間則停止累加計時。持續5分鐘時間不包含在累計天數時間。持續時間可以通過遙控

   器編輯設置。）

9.【日生產量】通過PLC下發數據給看板默認顯示綠色，也可通過光電開關計數（可設置步長），當日生產量數值大于日排產    量，顯示紅色。

   否則顯示綠色。

10.【日產差異】當日產差異小于“0”；數碼管顯示紅色,否則顯示綠色。

   計算公式：日產差異=日排產量-日生產量（看板自動計算）。

11.【時生產量】默認顯示綠色固定值（看板自動計算）；計算公式：時生產量=日生產量/當天生產時間。當天生產時間：指當天日排產量即時

    生產所用時間，即上電后PLC（光電開關）開始計數后則生產時間開始計時（當光電開關計數持續5分鐘未計數則生產時間停止計時；光電開

    關繼續計數則計時繼續，持續5分鐘時間不包含在生產時間內。持續時間可以通過遙控器編輯設置）。當日排產量數值設定更改為另一個值，

    時間自動清零，表示一天的生產時間結束。

12.【實際人力】可通過PLC下發數據給看板，也可遙控/鍵盤編輯；默認顯示

     綠色固定值。

PLC 通訊對應數據指令：（每一欄只能單獨讀或?qū)懀?/p>

A：可讀寫：

(1) 線 別：D000

(2) 訂單編號：D001~D010

(3) 訂單數量：D011~D012 日排產量：D013~D014

    日生產量：D015~D1016 實際人力：D017

B、只讀：

(4)累計產量D018/D019 (5)訂單差異：D020/D021

(6)日均產能D022/D023 (7)累計天數：D024/D025

(8)日產差異：D026/D027 (9)時生產量：D028/D029
