       停車場剩余車位誘導系統主要用于對進出停車場的停泊車輛進行有效引導和管理，是停車場管理系統的有力補充，構成智能化更高的停車場管理系統。

       剩余車位誘導系統可實現泊車者方便快捷泊車，使停車場車位管理更加規范、有序，提高車位使用率，該車位采用復合車輛探測技術，對每個車位的占用或空閑狀況進行可靠檢測。

       根據車庫具體情況，在車庫入口處設置剩余車位LED顯示屏，實時的顯示車庫內各相應組的車位剩余數量以及車位的占用等情況。在每個區設置區域車位信息LED顯示屏，該顯示屏可根據車輛的進出情況自動更新顯示的數據內容，實時的顯示該組的車位剩余數量以及空閑的車位情況。

       在每個車位上安裝車輛探測器自動感應車輛信息，并將信息反饋給區域控制器。系統控制器通過收集區域控制器的信息，自動計算車庫剩余車位及各區域的車位占用狀態，及時刷新車位顯示信息。該系統可隨著車輛的進出情況自動變更顯示數據，完全由硬件判斷和運算。

車位系統的工作原理

       通過超聲波車位探測器，將停車場的車位數據實時采集，在車位前方的LED車位顯示燈顯示車位狀態，并傳送給車位誘導分控制器；

       分控制器對停車場的車位相關信息進行收集，并按照一定規則通過CAN傳輸網絡，將信息送至車位誘導區域控制器，由主控制器對信息進行分析處理后，同步傳播到各個分控制器，在由各個分控制器把相關信息同步發給停車場內各指示牌、引導牌等顯示信息，指導車輛最快進入空閑車位。

       車位誘導主控制器提供數據查詢接口，可連接到管理中心電腦，以實現更多的管理功能。

停車場剩余車位誘導系統的特點

1.遠距離監測停車場各個車位占用情況，并將有關信息反饋到控制中心，對車位的空閑狀況做出相應的指示。

2.各部件具有安裝簡便易行，使用無線通訊方式，布線少。

3.停車場車位引導LED顯示屏安裝在停車場入口處，車輛入場時將動態分配的車位信息顯示在該顯示屏上，為車主停車進行相應的引導。用戶進入后，根據分區顯示屏，尋找車位顯示屏指定的空置車位，并將車輛駛往該處停泊。

4.物體識別——監測，信息收集——通訊，狀態顯示——輸出，正確識別各種形狀、大小的汽車。

5.引導功能：智能引導汽車以最短的時間快速進入空閑車位；

6.實時顯示車位狀態：能夠監測每個車位對使用狀況，對整個停車場的狀況一目了然；

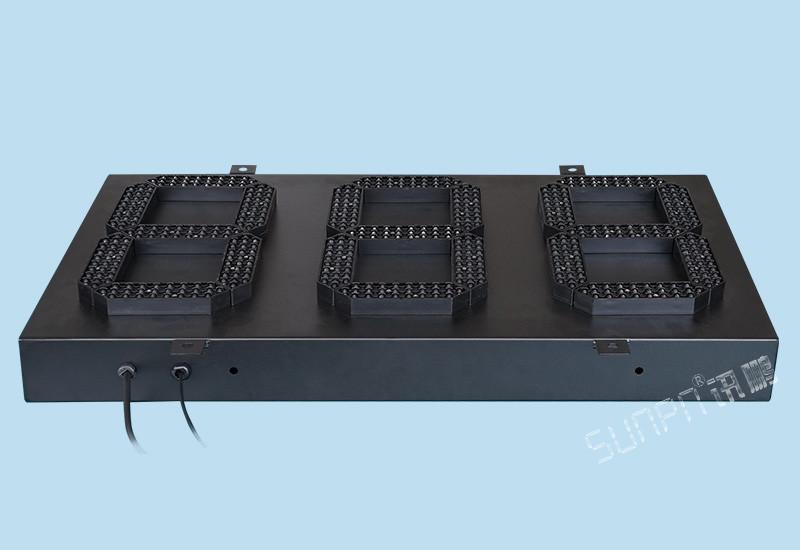

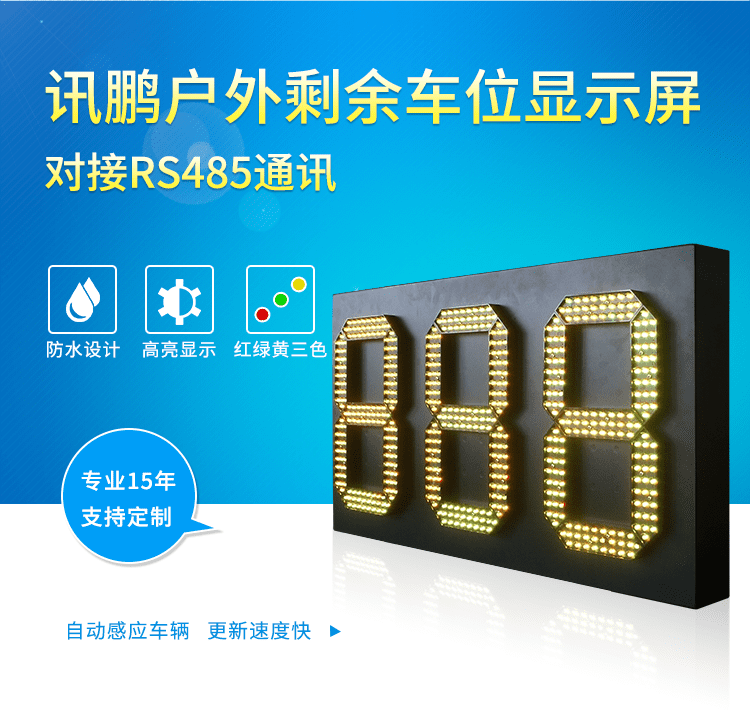

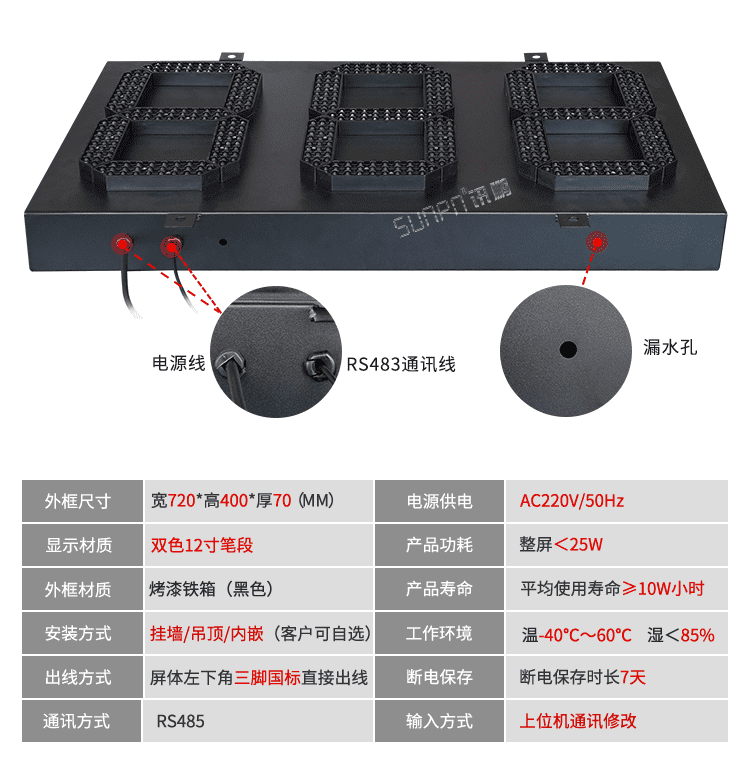

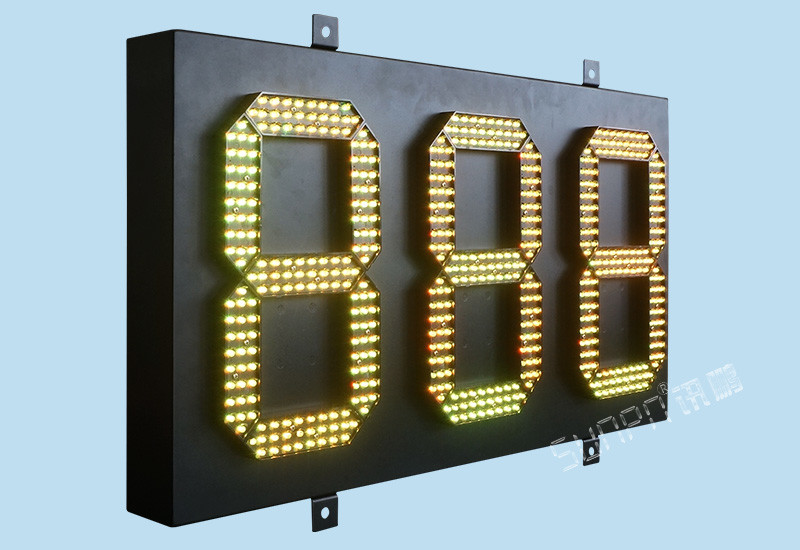

       訊鵬LED電子停車場誘導顯示屏由高亮度LED模塊、驅動電路、控制電路、支架等部分組成，車位顯示屏數量和顯示文字內容可以根據客戶需要來定制，安裝在車場內部岔道口，主要用于接收中央控制器的信息，用數字、箭頭和文字等形式顯示車位方位，引導司機快速找到系統分配的空車位，保證停車場的暢通和充分利用車位，可24小時全天候使用。內部程序還可以根據用戶要求隨時修改，顯示用戶需要的其它信息。

停車場剩余車位誘導系統車位屏通訊協議

一、串行通訊參數

1.波特率：9600 bps;              2.數據位：8 bit;                 3.起始位：1 bit;

4.停止位：1 bit;                 5.無奇偶校驗位；

二、協議幀格式

A.寫顯示數據：起始碼（0x3A）+數據1(顏色,1字節)+數據2（車位數2字節）+信息碼(1字節)+校驗

碼（0~255） +結束碼（0x0A）；

B．返回命令格式：起始碼（0x2A）+數據1(顏色,1字節)+數據2（車位數2字節）+信息碼(1字節)+校驗

  碼（0~255）+結束碼（0x0A）；

注：下發車位顯示數據先發低字節再發高字節，顏色控制，00綠色，01黃色，02紅色校驗和=起始碼+數據1+數據2+信息碼。若累加校驗和超出1字節表示范圍則取低字節。

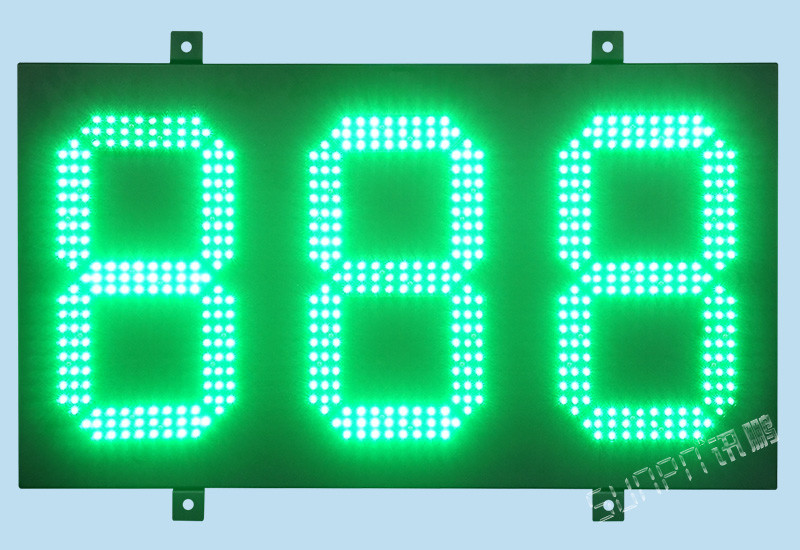

例：下發車位顯示數據 888，顏色為綠色；

下發命令= 3A 00 78 03 01 B6 0A校驗碼B6=3A+00+78+03+01

返回命令= 2A 00 78 03 01 A6 0A 校驗碼A6=2A+00+78+03+01

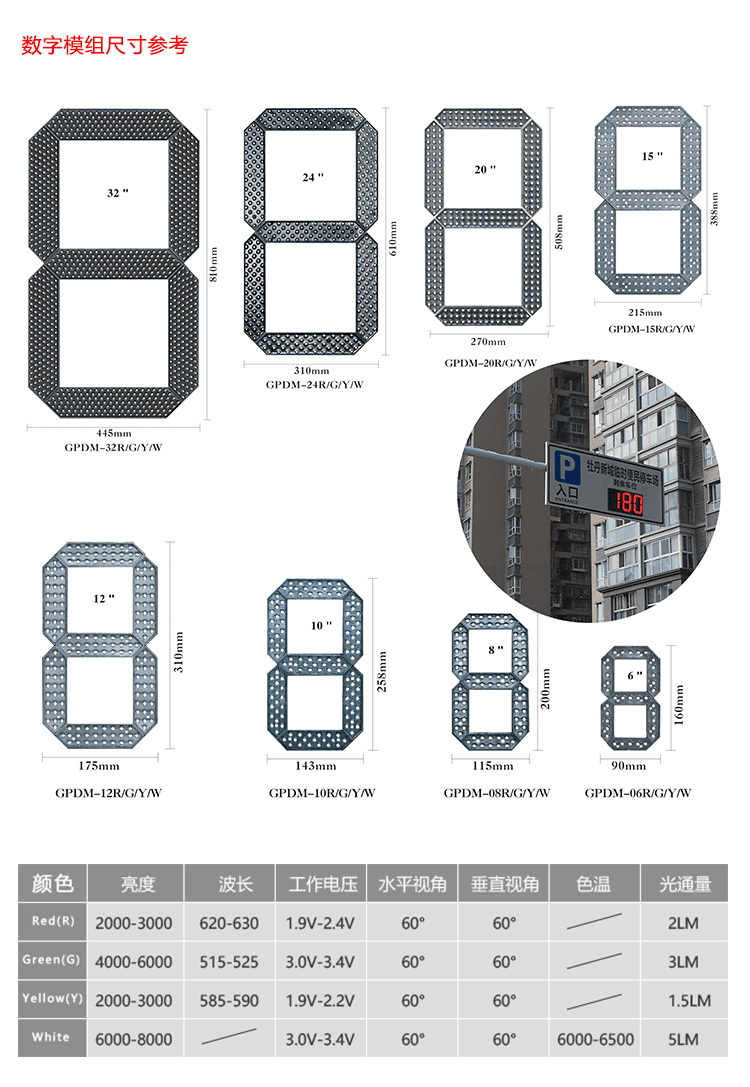

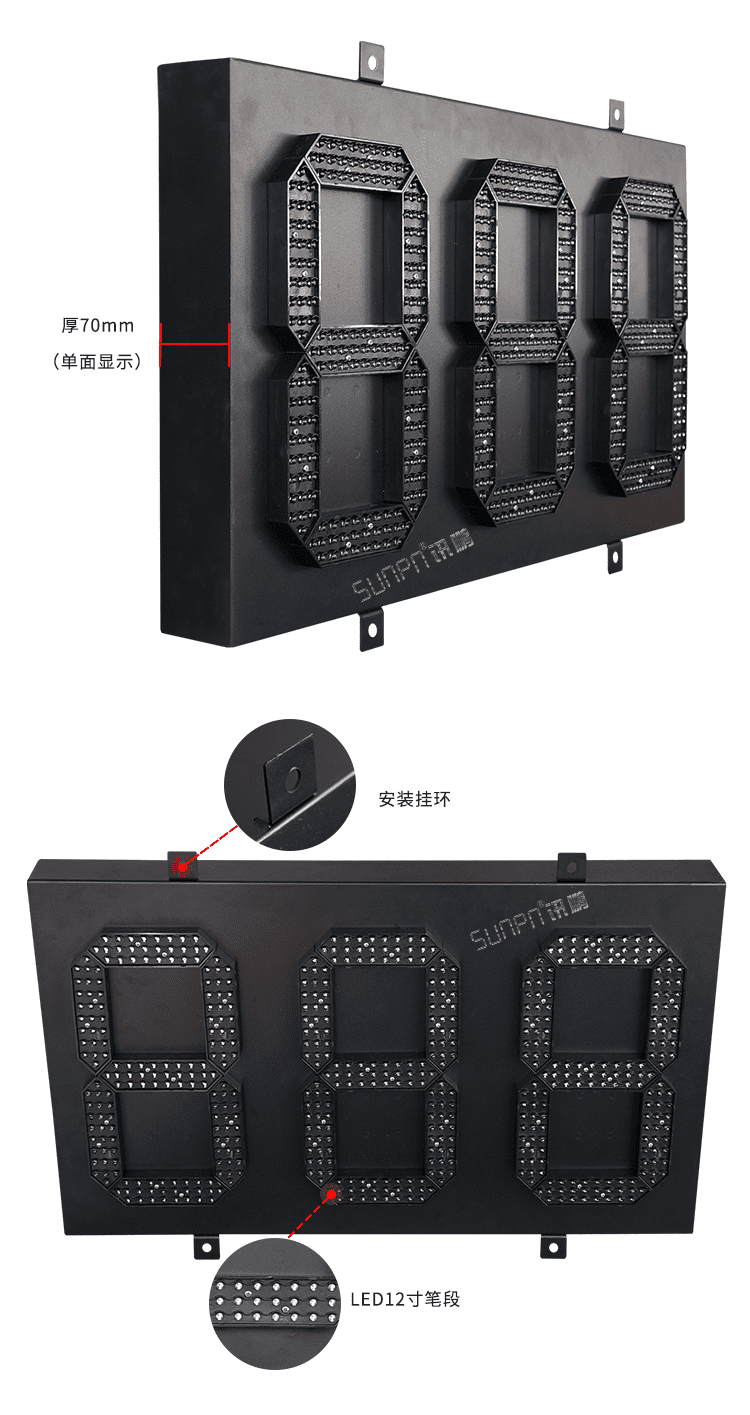

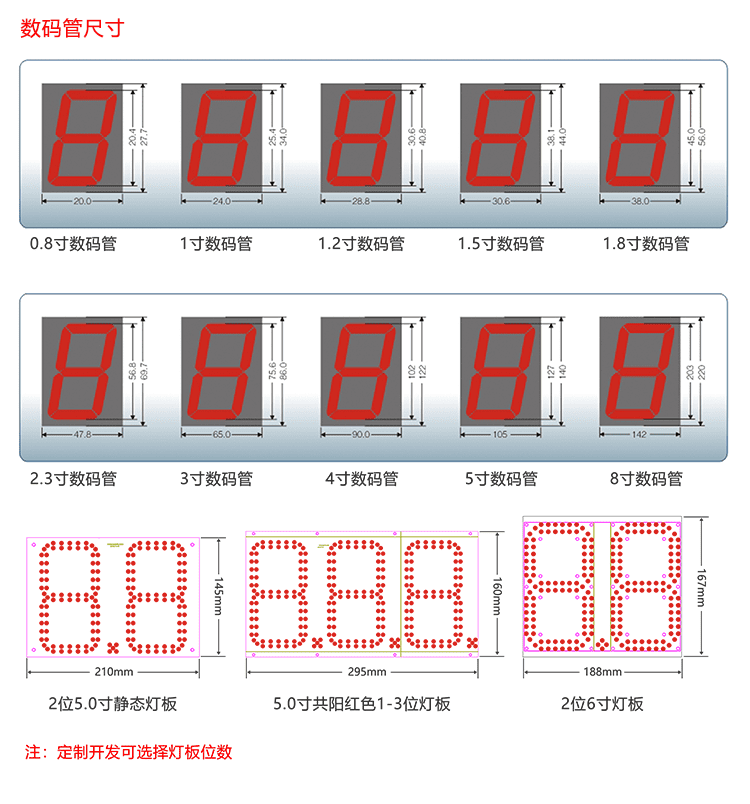

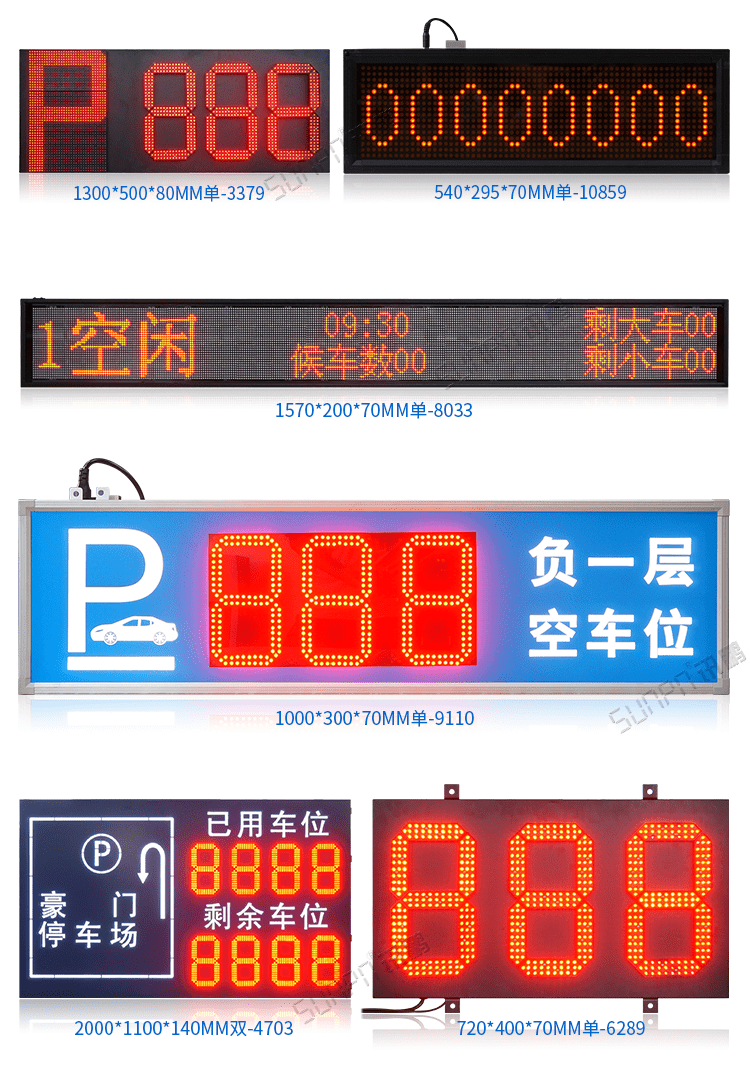

剩余車位誘導系統LED顯示屏設計參考

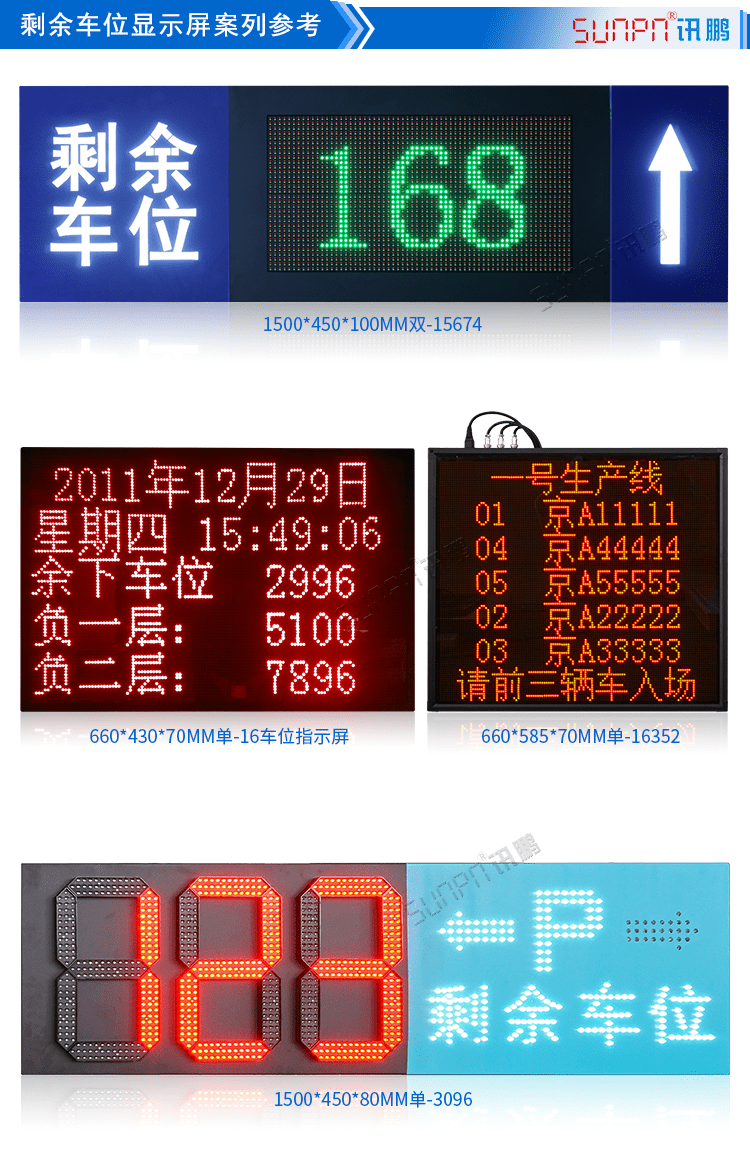

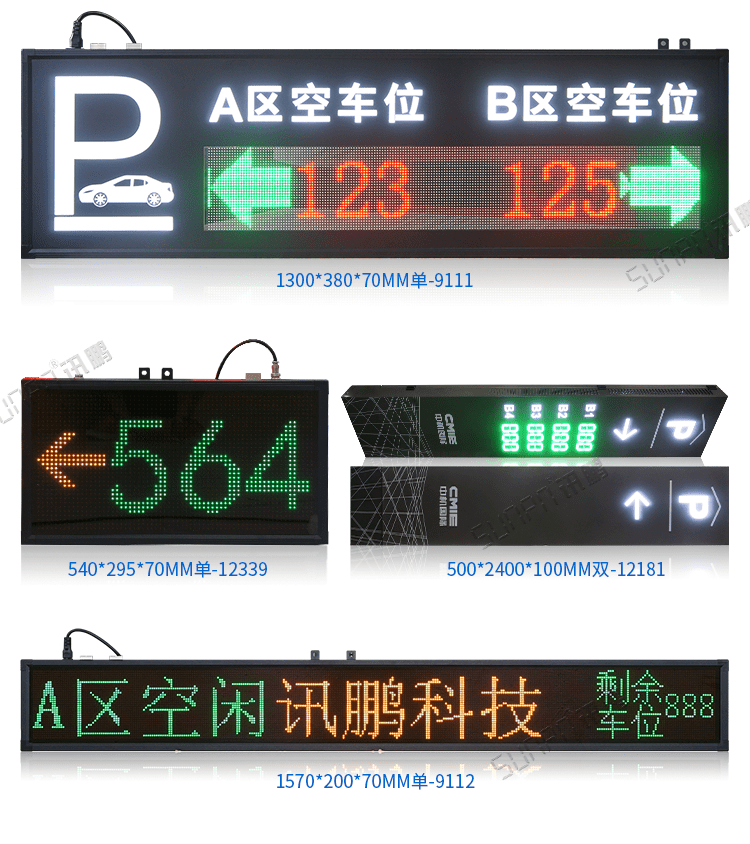

剩余車位誘導系統LED顯示屏案例參考

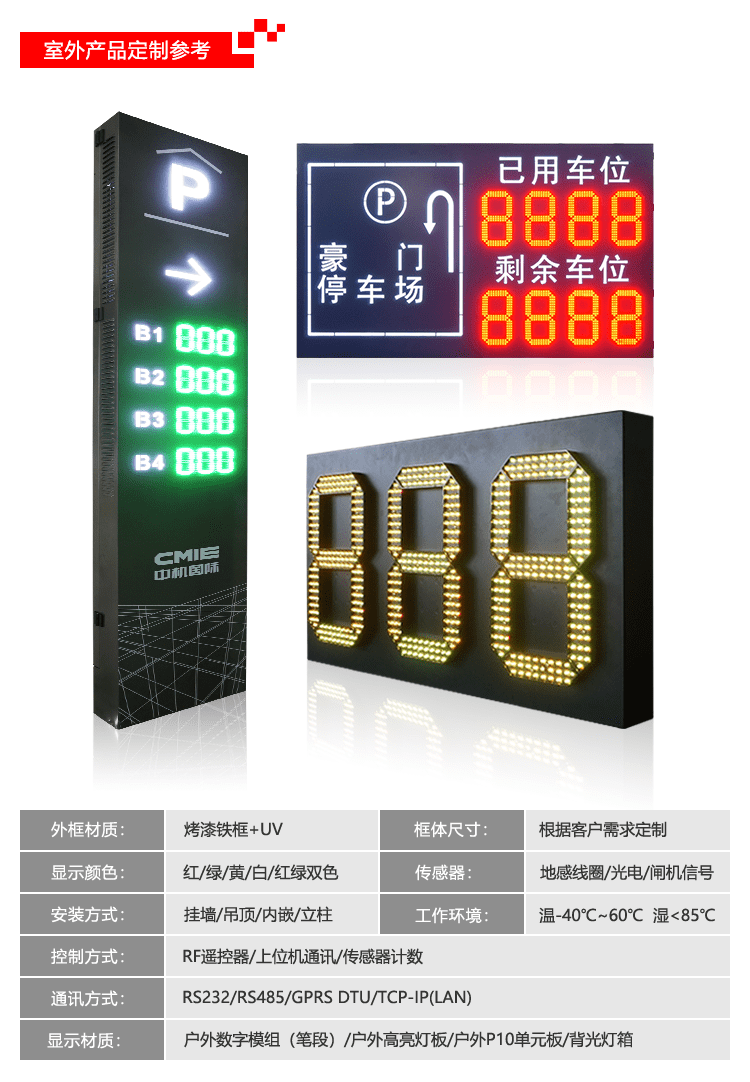

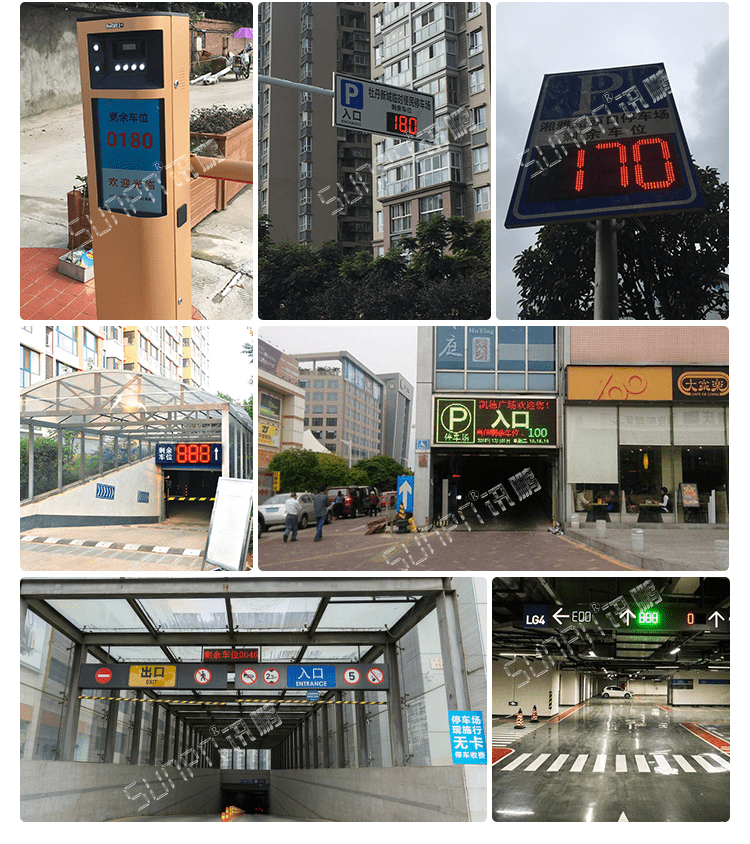

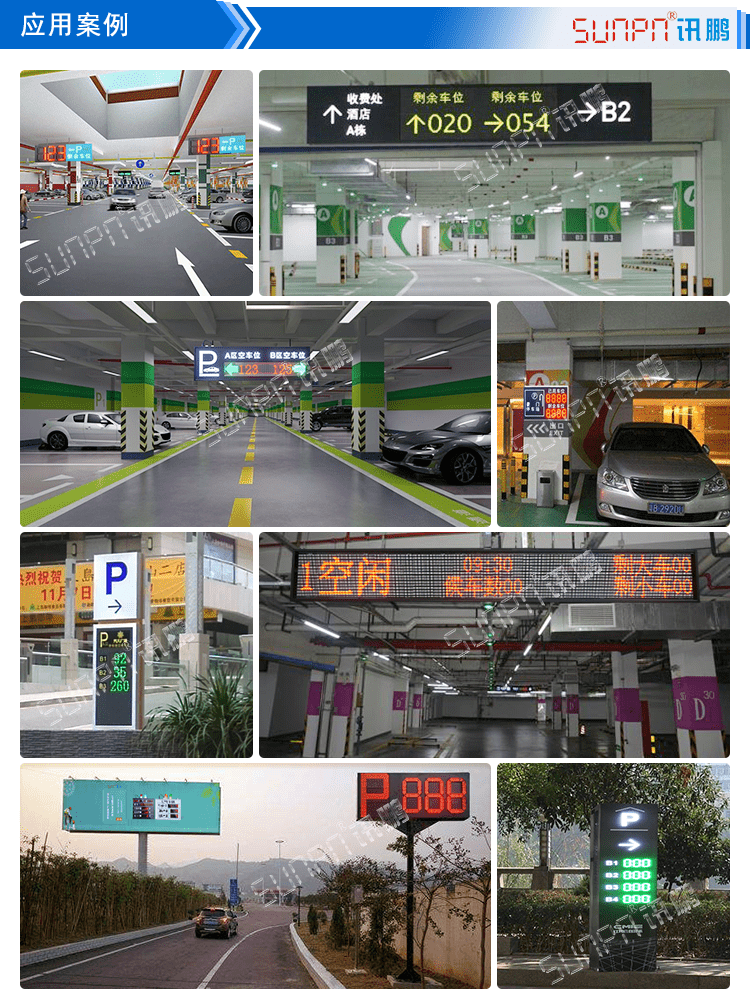

剩余車位誘導系統LED顯示屏應用案例
