看板功能簡述：
1.看板分為兩個1800mm(寬)*1200mm(高)的顯示屏，雙面顯示，用兩個70mm鋁合金拼合而成；
2.點陣顯示部分通過遙控器輸入固定值；
3.總計劃通過遙控器輸入固定值；
4.計劃根據遙控設置的節拍時間自動遞增，固定顯示則把節拍時間設置為0；
5.實際產量通過對射光電開關計數累加,可遙控設置步進長度、光電閉合時間和延時時間；
6.差異自動計算,差異=實際-計劃；
7.總停線時間自動累加所有無線報警按鈕觸發的報警時間總和；
8.橙色背光顯示部分通過遙控器控制亮滅，工序文字為獨立字牌，磁鐵吸附，可根據實際情況自行更換；
9.報警背光通過無線按鈕盒上對應的按鈕控制，同時看板輸出聲音報警，內置功放，可外接揚聲器，觸發不同的報警時會發出不同的報警聲音；

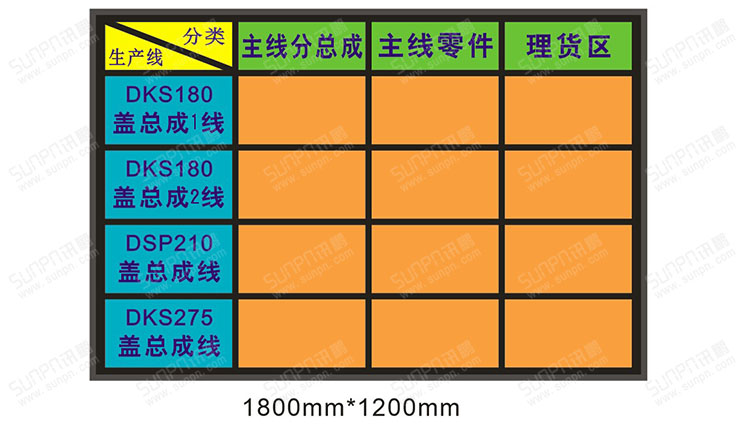

10.欠料報警看板通過主屏通訊下發控制，并詳細顯示在對應的生產線和對應的區域上；
11.無線按鈕盒內置鋰電池，配送充電器，共14個，由10個工位控制盒和4個生產線欠料控制盒組成；
[路明]

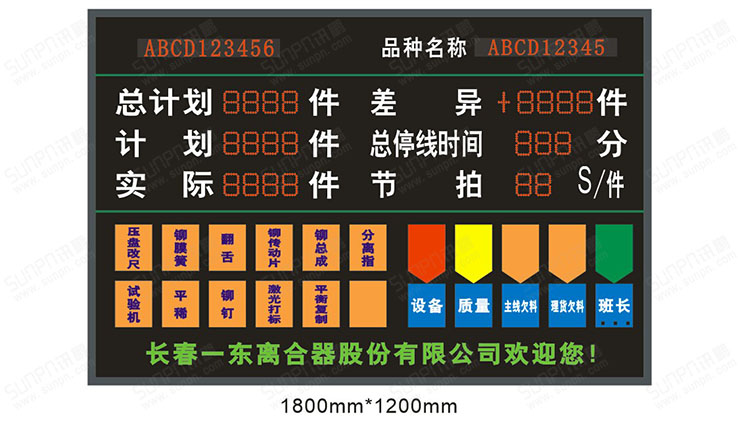

看板設計圖

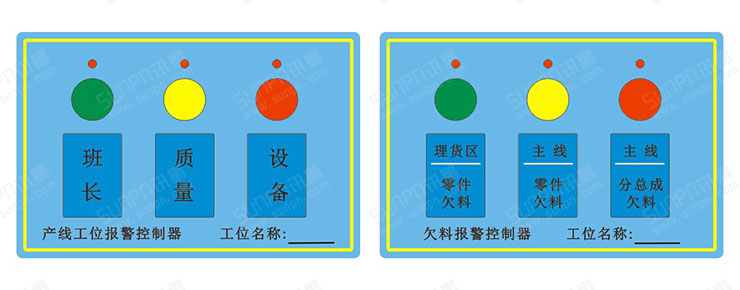

無線按鈕控制盒
