看板功能簡述：
看板數據和顯示顏色均通過RS485通訊下發控制;

附：

深圳訊鵬科技內部通訊協議

一、 串行通訊參數
1. 波特率：9600 bps;
2. 數據位：8 bit;
3. 起始位：1 bit;
4. 停止位：1 bit;
5. 無奇偶校驗位；

二、 協議幀格式
A.寫顯示數據：
     起始碼（0x3A）+數據1(顏色,1字節)+數據2（車位數2字節）+信息碼(1字節)+校驗碼（0~255） +結束碼（0x0A）；
B．返回命令格式：
     起始碼（0x3A）+信息碼(1字節)+校驗碼（0~255） +結束碼（0x0A）；


 注：下發車位顯示數據先發低字節再發高字節，顏色控制，00 綠色， 01黃色，02紅色
        校驗和=起始碼+數據1+數據2+信息碼。若累加校驗和超出1字節表示范圍則取低字節。
        例：下發車位顯示數據 888，顏色為綠色；
        下發命令= 3A 00 78 03 01 B6 0A   校驗碼B6=3A+00+78+03+01
        返回命令= 2A 00 78 03 01 A6 0A   校驗碼A6=2A+00+78+03+01

[6289]

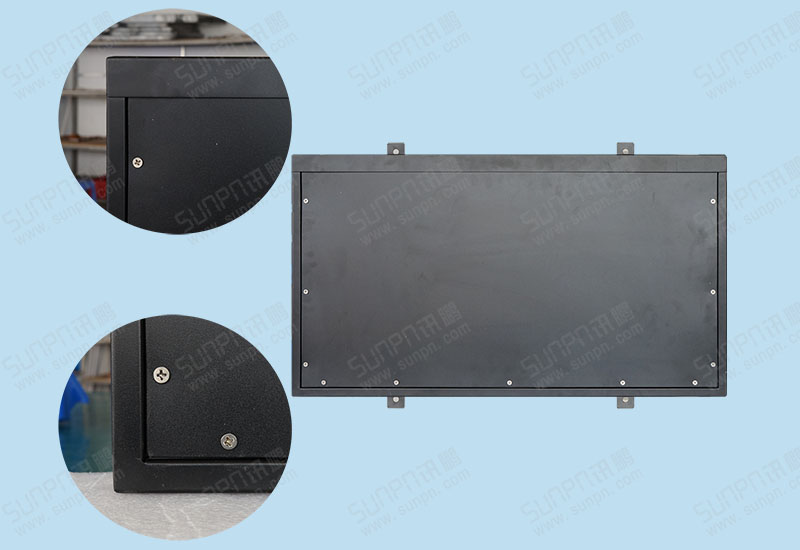

看板背板防水設計
