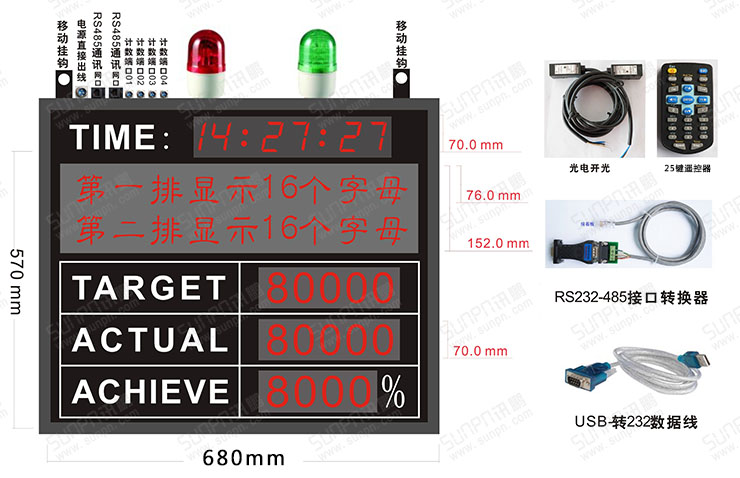

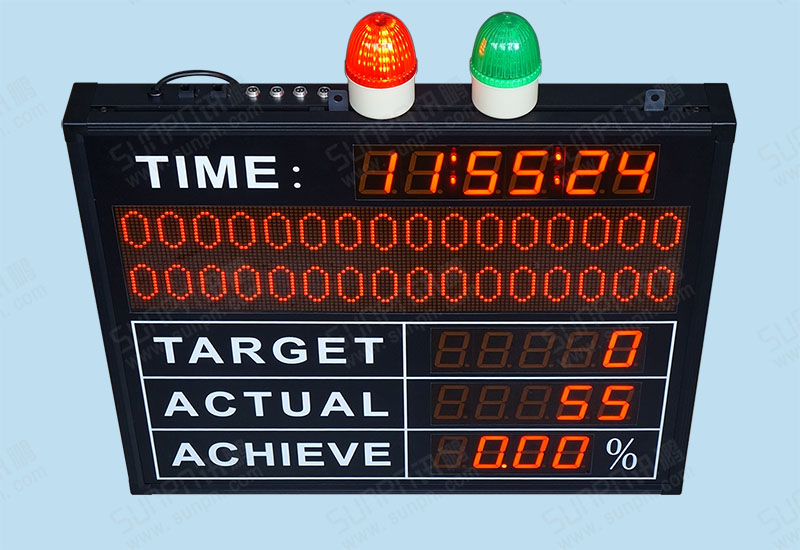

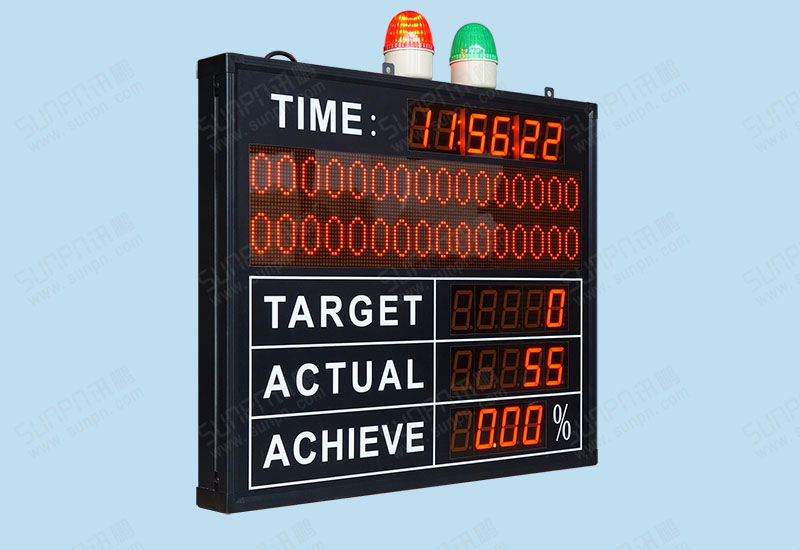

一、電子看板功能要求描述

1.項目欄（即條屏部分）：由上位機軟件及遙控器編輯輸入下發看板實現

2.目標產量欄（TARGET）：由上位機軟件編輯輸入下發看板實現，通過節拍時間自動累計產

  品，目標產量為一個理論產量，當設定節拍時間為5 秒時，節拍時間計時5 秒后，目標產

  量自動加“1”。

3.實際產量欄（ACTUAL）：由外置計數關電開關實現，在看板正常工作時間段及計數開關開

  啟情況下，產品每經過計數光電開關一次，實際產量加“1”。

4.達成率欄（ACHIEVE）：計算公式達成率=實際產量÷目標產量×100%

  顯示范圍默認達成率≦9.99%，保留2 位小數；≧10.0%保留1 位小數。

5.時間欄：北京時間自動走時，看板時間通過遙控器或也上位機軟件校時修改。

6.看板可支持外置計數信號輸入，且4 路同時輸入時，可累計。

7.外置提示警燈:通過生產效率達成與否控制，生產效率標準通過遙控器和上位機軟件修改編輯，

  當實際效率﹤設定值，亮紅燈；當實際效率>設定值，亮綠燈。

二、上位機軟功能說明

1.上位機與看板通訊能夠具備以下功能（以下功能是根據需方提供資料，雙方友好協商達成，）

1.控制電子看板開啟和關閉按鈕,可控制電子看板顯示屏開和關

2.控制電子看板進行計數開始開關；停止計數開關

3.控制電子看板清零開關(清零目標產量及實際產量值）

4.看板校時功能，看板時間通過手動遙控器或也上位機軟件校時修改。

5.新增加看板功能

6.刪除看板功能

7.看板功能屬性修改功能,修改對應看板屬性欄傳輸到看板可更新看板電子屏顯示

  注：流水線項目、生產機種名稱、目標產量、實際產量等（條屏部分內容）。詳見軟件界面圖。

8.設定看板工作時間段及節拍(CT)時間；

  注：工作時間段：12 個時段；

      節拍（CT）時間：分：秒：毫秒顯示59:59.001 此值可編輯設置毫秒精確到0.001 秒

      自動清零：該值可以通過軟件設定。

9.可查看看板與電腦通訊是否良好功能

10.設定看板警燈提示值，并在軟件主界面能顯示，簡稱“閥值”

11.PC 可實時查看當前生產數據，即更新實時數據，可設定運行參數，即定時讀取看板數據

12.可設置3 個自動開啟看板工作時間點（相當于3 個班次）。根據設置時間點，看板即可

   啟動開機工作。到點換班即自動清零（目標產量和實際產量)，條屏部分內容保持不變。

13.看板據有讀/發數據功能

三、軟件界面

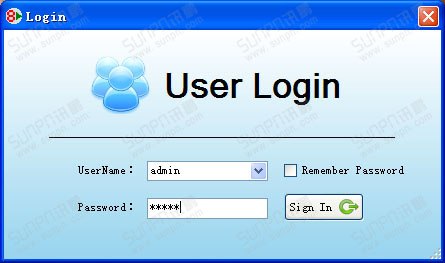

1.進入界面

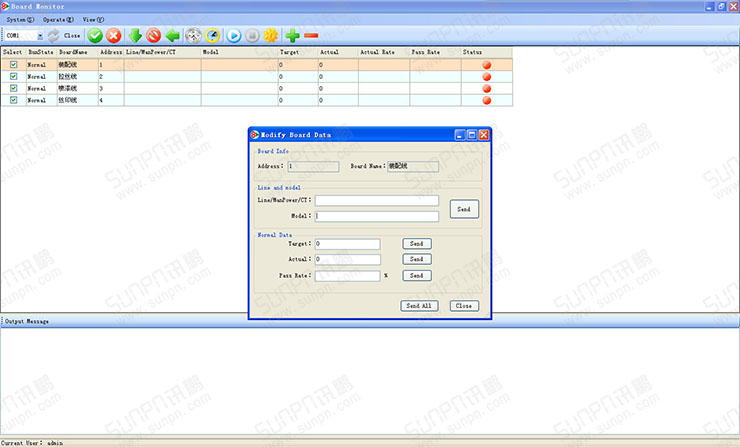

2.管理界面
